Motor de inclinación del zarandón/zaranda (zapata autonivelante) —Ajuste manual

1. NOTA: el procedimiento debe realizarse sólo si el accionador falla. Esto permite que los compartimientos se cierren en el lugar hasta que se cambie el motor de la zapata autonivelante.

   ATENCIÓN: Detenga el motor, aplique el freno de estacionamiento y retire la llave de contacto para evitar el arranque accidental de la máquina y lesiones personales.


   H91029-UN-26MAR08

   A - Tornillos (se usan 4)

   B - Tornillos (se usan 4)

   C - Tornillos (se usan 3)

   D - Protección

   Retire los tornillos (A—C) y la protección (D).

---




2.

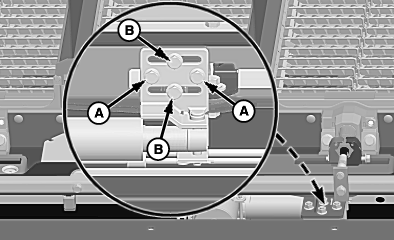

   H91055-UN-31MAR08

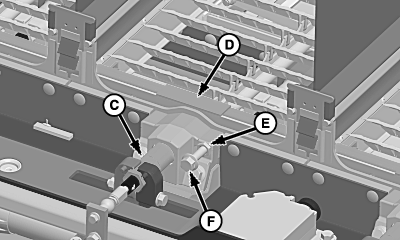

   H91056-UN-31MAR08

   A - Tornillos (se usan 2)

   B - Tornillos (se usan 2)

   C - Varilla de pivote

   D - Compartimiento

   E - Tuerca

   F - Tornillo

   Retire los tornillos (A) y aflójelos (B).

---




3. Gire la varilla de pivote (C) hasta que el compartimiento (D) esté nivelado.

4. NOTA: los compartimientos se cierran en el lugar hasta que se cambie el motor de la zapata autonivelante.

   Afloje la tuerca (E) y gire el tornillo (F) hasta que se alinee con el agujero del compartimiento.

5. Ajuste la tuerca (E) y los tornillos (B).

   NOTA: el motor debe calibrarse si se repara o reemplaza, vea la sección Procedimientos de calibración.

6. Instale la protección retirada previamente.
