Motor de ajuste de la zapata remota del zarandón/zaranda (zapata autonivelante) —Ajuste manual

1. ATENCIÓN: Detenga el motor, aplique el freno de estacionamiento y retire la llave de contacto para evitar el arranque accidental de la máquina y lesiones personales.

   NOTA: el mismo procedimiento de ajuste manual puede usarse tanto para el motor del zarandón como para el de la zaranda.

   Dos compartimentos centrales del zarandón deben retirarse para ajuste el motor del compartimiento de la zaranda.


   H91029-UN-26MAR08

   A - Tornillos (se usan 4)

   B - Tornillos (se usan 4)

   C - Tornillos (se usan 3)

   D - Protección

   Retire los tornillos (A—C) y la protección (D).

---




2. IMPORTANTE: para evitar daños en el motor, no utilice una llave en la perilla.

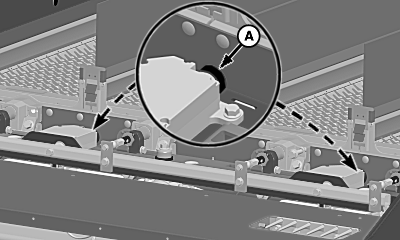

   H91057-UN-31MAR08

   A - Perilla

   Utilice la perilla (A) para ajustar el motor. Gire la perilla en sentido horario para cerrar y en sentido antihorario para abrir el zarandón/zaranda.

---




3. NOTA: el motor debe calibrarse si se repara o reemplaza, vea la sección Procedimientos de calibración.

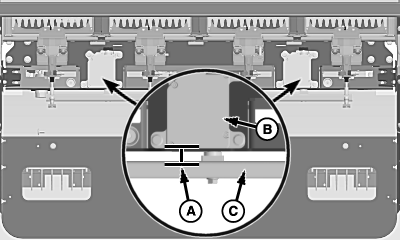

   H91245-UN-22APR08

   A - Distancia

   B - Motor de ajuste

   C - Barra de varillaje

   La distancia (A) entre los motores de ajuste (B) y la barra de varillaje (C) debe ser igual para permitir que las aletas se abran y se cierren con libertad.

---
