Aleta de apertura del compartimiento del zarandón/zaranda (zapata autonivelante) —Ajuste manual

1. ATENCIÓN: Detenga el motor, aplique el freno de estacionamiento y retire la llave de contacto para evitar el arranque accidental de la máquina y lesiones personales.

   NOTA: el procedimiento debe realizarse si las aperturas de la aleta no son iguales entre los compartimientos. La distancia entre los motores de ajuste y la barra de varillaje debe ser la misma para permitir que las aletas se abran y se cierren con libertad (vea Motor de ajuste de la zapata remota del zarandón/zaranda (zapata autonivelante)--Ajuste manual, en esta sección) antes de que se realicen los ajustes finos a cada compartimiento.

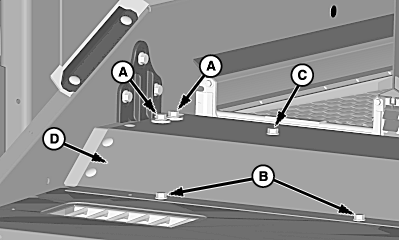

   H91029-UN-26MAR08

   A - Tornillos (se usan 4)

   B - Tornillos (se usan 4)

   C - Tornillos (se usan 3)

   D - Protección

   Retire los tornillos (A—C) y la protección (D).

---




2.

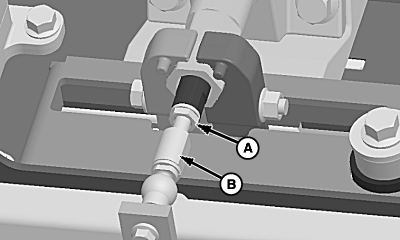

   H91248-UN-22APR08

   A - Contratuerca

   B - Brazo de ajuste

   Afloje la contratuerca (A) y gire el brazo de ajuste hacia la derecha para aumentar la apertura de la aleta o hacia la izquierda para disminuirla. Repita según sea necesario y ajuste la contratuerca una vez que se establezca la distancia deseada.

---




3. Instale la protección retirada previamente.
