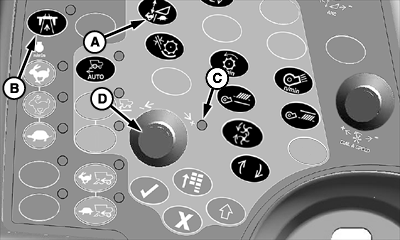

Interruptor de ajuste de sensibilidad/velocidad del alimentador (negro)

H86963
H86963-UN-20NOV06

A - Interruptor de ajuste de la velocidad/sensibilidad del alimentador

B - Interruptor de desconexión para transporte en carretera

C - Luz indicadora

D - Dial de selección

El interruptor de velocidad/sensibilidad del alimentador (A) permite que el operador compense terrenos desiguales y controle la posición horizontal y vertical del cabezal. El sistema compara continuamente la posición preestablecida y la posición real, manteniendo el cabezal en la posición de trabajo deseada.

  1. Verifique si el interruptor de desconexión para transporte en carretera (B) está en posición de trabajo.

  2. NOTA: el presionar el interruptor de confirmación hace que los iconos de velocidad/sensibilidad del alimentador desaparezcan del CommandCenter.

    Seleccione el ajuste deseado del alimentador:

    1. Presione el interruptor una vez para seleccionar la velocidad de ascenso/descenso manual.

    2. Presione el interruptor dos veces para seleccionar el ajuste de la sensibilidad de la altura del cabezal.

    3. NOTA: La función de la sensibilidad de inclinación del alimentador sólo funciona en las máquinas equipadas con inclinación lateral.

      Presione el interruptor tres veces para seleccionar el ajuste de la sensibilidad de la inclinación del alimentador.

  3. La luz indicadora (C) se prende indicando que se puede ajustar la opción deseada.

  4. Gire el dial de selección (D) hacia el símbolo más (+) para aumentar la velocidad de respuesta/sensibilidad o hacia el símbolo menos (-) para reducirla.

  5. La pantalla CommandCenter le muestra al operador el valor de ajuste.

NOTA: para obtener más detalles, vea la Descripción del Sistema de Control Automático de Altura del Cabezal en la sección Poste esquinero CommandTouch de la cabina.

OUO6075,00000C6-63-20080424
