Elementos de la criba de granzas/grano (sin zapata autonivelante)—Extracción e instalación

1. ATENCIÓN:

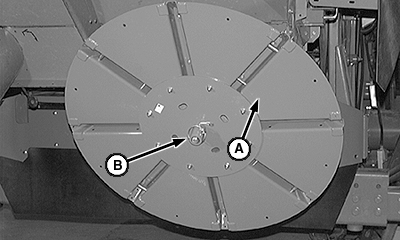

   H54063-UN-19FEB99

   A - Disco

   B - Pasador de cierre rápido

   Detenga el motor, aplique el freno de estacionamiento y retire la llave de contacto para evitar el arranque accidental de la máquina y lesiones personales.

   NOTA: No es necesario retirar el picador de paja (si existe) para retirar los elementos del tamiz y la criba de granzas. El picador debe elevarse a su altura máxima.

   El procedimiento de extracción del tamiz es similar al de extracción de la criba de granzas.

   Levante el esparcidor (si existe) y retire las chavetas (B).

---




2. Retire los discos (A) del esparcidor.

3.

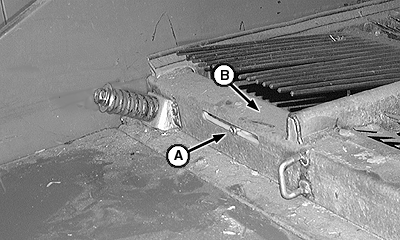

   H51987-UN-17MAR99

   A - Tornillo de ajuste

   B - Elemento de la criba de granzas/tamiz

   Sin ajuste de la cosechadora automático opcional: Afloje el tornillo (A) de ajuste del calibrador en el elemento (B) de la criba de granzas/tamiz.

---




4.

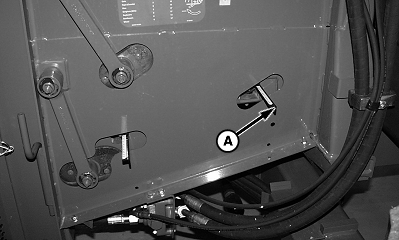

   H72109-UN-07MAY02

   A - Medidor

   Sin ajuste de la cosechadora automático opcional: Deslice el calibrador (A) de abertura de la criba de granzas/tamiz dentro del elemento de la criba de granzas/tamiz.

---




5.

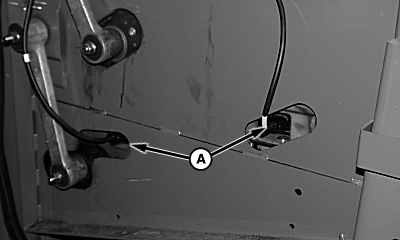

   H69954-UN-12SEP01

   A - Grupo de cables de la criba de granzas/tamiz

   Con ajuste de la cosechadora automático opcional: Desconecte el grupo de cables eléctricos (A).

---




6. NOTA:


   H75897-UN-09APR03

   A - Tornillos

   No es necesario quitar el motor de la criba de granzas.

   Con ajuste de la cosechadora automático opcional: Retire los tornillos (A) y la cubierta para acceder al motor de la criba de granzas.

---




7.

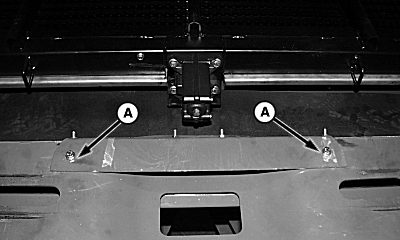

   H69955-UN-12SEP01

   A - Tornillos

   Con ajuste de la cosechadora automático opcional: Retire los tornillos (A) y la protección.

---




8.

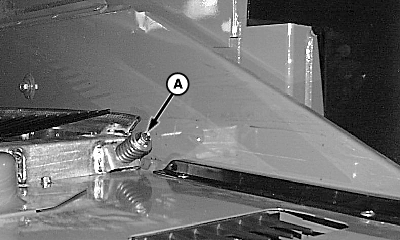

   H76684-UN-01MAY03

   A - Tornillos de retención

   Retire los pernos de retención (A) del tamiz/criba y los muelles de ambos lados.

---




9.

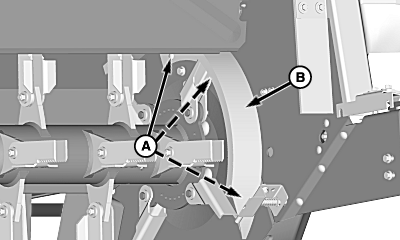

   H93766-UN-01APR09

   A - Bulones de cabeza redonda (3)

   B - Carenado del picador (se usan 2)

   Retirar los pernos de cabeza redonda (A) y el carenado del picador (B) de ambos lados del picador.

---




10. Deslice el elemento del tamiz/criba por la parte trasera de la máquina.

11. Revise los sellos de grano en el elemento del tamiz/criba y repare o sustituya según sea necesario.

12. Instale el elemento del tamiz/criba a través de la parte trasera de la máquina y apriete los pernos de retención en ambos lados según la especificación.

    Elemento	Medición	Especificación
    Pernos de retención de la criba de granzas/tamiz	Par de apriete	100 Nm (74 lb-ft)

13. Instalar el carenado del picador (B) y los tornillos de cabeza redonda (A) en ambos lados del picador.

14.
    H69955-UN-12SEP01

    A - Tornillos

    Con ajuste de la cosechadora automático opcional: Instale la protección y fíjela mediante los tornillos (A).

---




15.
    H75897-UN-09APR03

    A - Tornillos

    Con ajuste de la cosechadora automático opcional: Instale la cubierta del motor de la criba de granzas y fíjela con los tornillos (A).

---




16.
    H69954-UN-12SEP01

    A - Grupo de cables de la criba de granzas/tamiz

    Con ajuste de la cosechadora automático opcional: Conecte el grupo de cables eléctricos (A) y calibre el tamiz/criba de granzas (consulte la sección Procedimientos de Calibración).

---




17.
    H72109-UN-07MAY02

    A - Medidor

    Sin ajuste de la cosechadora automático opcional: Deslice el calibrador de abertura (A) de la criba de granzas/tamiz a través de la chapa lateral.

---




18.

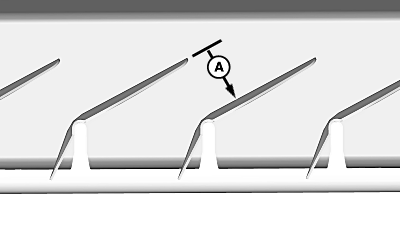

    H92974-UN-03OCT08

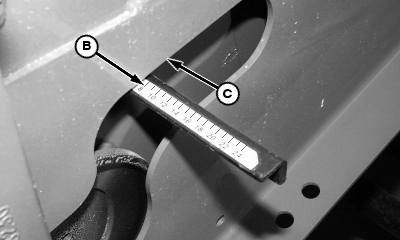

    H65811-UN-16JAN01

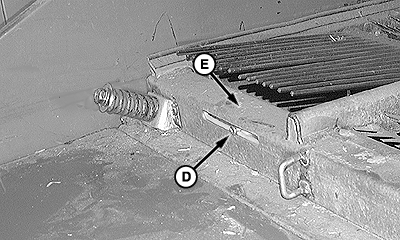

    H92972-UN-03OCT08

    A - Medida: 8 mm (5/16 in.)

    B - Calibrador de abertura de la criba de granzas/tamiz

    C - Hoja lateral

    D - Tornillo de ajuste

    E - Elemento de la criba de granzas/tamiz

    Sin ajuste de la cosechadora automático opcional: Calibre el calibrador de abertura a la dimensión correcta:

    1. Abra la criba de granzas/tamiz por completo.

    2. Cierre lentamente hasta que la medida de promedio de la abertura (A) sea de aproximadamente 8 mm (5/16 in.).

    3. Deslice el calibrador de abertura de la zaranda/criba (B) hasta que indique 8 mm en la hoja lateral (C).

    4. Sujete el tornillo (D) de ajuste del calibrador en el elemento (E) de la criba de granzas/grano.

---




19. Instale los discos esparcidores y baje el esparcidor de paja.
