Sistema de calefacción y aire acondicionado CLIMATRAK (Información general)
H85722-UN-19APR06

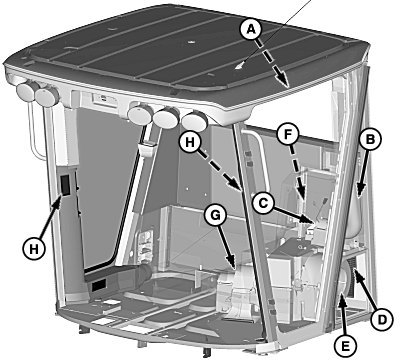

A - Orificios
B - Conducto de aire
C - Ventilador presurizador
D - Prelimpiador
E - Filtro de aire
F - Filtro de recirculación
G - Ventilador de recirculación
H - Conductos de aire
El aire entra en la cabina por los orificios (A). Este aire circula por el conducto de aire (B) y hacia el ventilador presurizador (C). Después, pasa por el prelimpiador (D) donde la mayor parte de la suciedad y una pequeña cantidad de aire se descargan al exterior por el piso de la cabina. Asegúrese de que esta abertura esté abierta.El aire limpio después pasa por el filtro de aire fresco (E) hacia el compartimiento del evaporador. El aire entonces se mezcla con aire proveniente del interior de la cabina y se envía al compartimiento del evaporador a través del filtro de recirculación (F). Después pasa por el evaporador y el núcleo del calefactor.
El aire tratado (calentado o enfriado) se envía entonces al ventilador de recirculación (G) y se descarga en la cabina por los conductos de aire (H).
Monitor de sensores CLIMATRAK
- Temperatura de aire de admisión.
- Temperatura de aire procedente de los conductos.
- Temperatura del núcleo del evaporador para evitar congelación.
-
Temperatura de aire de cabina.
- El sensor ubicado detrás del operador reconoce la temperatura que éste está experimentando.
- Si se cubre este sensor, la respuesta a los cambios en las cargas de calor será más lenta.
- Utilice la percha para colgar el abrigo.
|
