Páginas de configuración

H86251-UN-21AUG07

H86252-UN-22AUG07

NOTA: Si no está equipada con el Índice de alimentación Harvest Smart, son exhibidas solamente 4 páginas. Si está equipada con el Índice de alimentación Harvest Smart, son exhibidas 5 páginas.

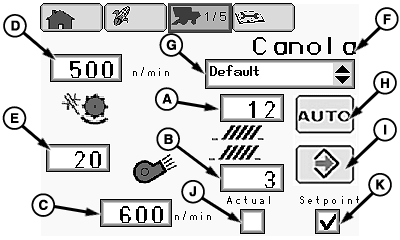

Página 1 de 5

Configuraciones de la máquina:

• Ajuste automático de la cosechadora (ACA) (Entrada numérica)
  • Posición de la criba (A)
  • Posición del tamiz (B)
  • Velocidad del ventilador (C)
  • Velocidad de trilla (D)
  • Holgura de trilla (E)
  • Corte (solamente visible) (F)

• Modificadores de corte (G)
  • Por defecto
  • Seco (por defecto)
  • Húmedo (por defecto)
  • Nueva
  • Limpieza

• Icono Auto (H) - son escogidas las configuraciones deseadas de la máquina por el operador y automáticamente se ajustarán a las configuraciones mostradas en la pantalla del CommandCenter.
• Icono Guardar (I) - Permite que el operador guarde las configuraciones personales de la máquina. NOTA: La personalización de las configuraciones de la máquina no anula las configuraciones de fábrica.

• Caja actual (J) - Cuando marcada, las configuraciones de ajuste automático no funcionarán. Permite que el operador cambie las configuraciones de a una por vez en lugar de que la máquina ajuste automáticamente cada configuración nuevamente.
• Caja de punto de ajuste (K) - Cuando marcada,. las configuraciones de ajuste automático están activadas. Permite que el operador cambie las configuraciones y permite que la máquina se ajuste automáticamente a estas configuraciones.

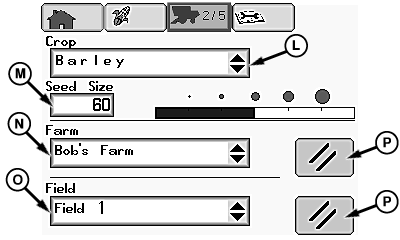

Página 2 de 5

• Corte (L)
  • Lista fija
• Sensibilidad de pérdida
  • Tamaño de semilla (M)
• Cultivo (N)
  • Entrada de datos alfanumérica
  • Icono de borrado (P)
• Campo (O)
  • Entrada de datos alfanumérica
  • Icono de borrado (P)

H86253-UN-21AUG07

H86254-UN-21AUG07

H86255-UN-22AUG07

Página 3 de 5

• Cabezal de maíz (A)
  • Tipo de cabezal (autodetección)
  • Hileras totales (hileras, basadas en tipo, entrada numérica) (B)
  • Espaciamiento de hileras (C)
  • Cambio de hileras (disminuir hileras de corte) (D)
  • Límite de altura de registro (Configuración de altura para registro activada/desactivada) (E)

• Trillador/plataforma/cinta recolectora (F)
  • Tipo de cabezal (autodetección)
  • Velocidad mínima del molinete o cinta recolectora (G)
  • Ancho total (ancho total, basado en tipo, entrada numérica) (H)
  • Cambio de ancho (disminuir ancho de corte) (I)
  • Límite de altura de registro (Configuración de altura para registro activada/desactivada) (J)

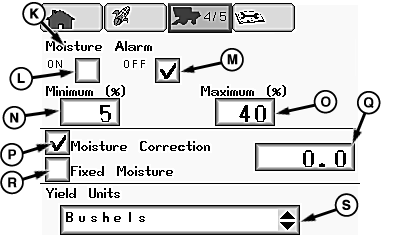

Página 4 de 5

NOTA: La página aparece si equipada con el sensor de humedad.

• Alarma de humedad (K)
  • Activado (L)
  • Desactivado (M)
  • Alarma Mínima (1 - 50%) (N)
  • Alarma Mínima (1 - 60%) (O)

• Corrección de humedad (-25.0 a 25.0, incrementos de 0.1) (P)
  • Configuración de descentrado manual (Q)
  • Valor fijo de humedad (R)

• Unidades de producción de cosecha (S)
  • Lista fija

H87297-UN-22AUG07

H87298-UN-22AUG07

H86256-UN-22AUG07

Página 5 de 5

Índice de alimentación Harvest Smart (opcional):

• Modo de operación actual
  • Desactivado (A)
  • Inteligente (B)
  • Capacidad (C)
• Velocidad máxima de cosecha (2.0 - 14.0 km/h) (1.2 - 8.6 mph), incrementos de (0.1 km/h) (0.6 mph) (D)
• Velocidad de trabajo del motor (2350 - 2560 rpm¹, 2150 - 2350 rpm², incrementos de 10 rpm) (E)
• Respuesta (1 - 100, incrementos de 1) (F)
• Presión de trabajo (30 - 420, incrementos de 1) (G)
