Dial Dial-A-Speed (negro)
Ajuste automático de la velocidad de la correa recolectora/velocidad del molinete
H86947-UN-20NOV06
A - Dial Dial-A-Speed
El Dial-A-Speed (A) cambiará la velocidad del molinete o de la correa recolectora conforme lo determine el operador. La velocidad de operación es la relación entre la velocidad de avance de la máquina y la velocidad del molinete o de la correa (consultar Sistema Dial-A-Speed en la sección Consola de poste del CommandTouch de la cabina).Gire el selector hacia el símbolo (+) para aumentar la velocidad del molinete o de las correas recolectoras y el valor de ajuste o hacia el símbolo (-) para reducir la velocidad del molinete y de las correas recolectoras y el valor de ajuste.
Ajuste manual de la velocidad de la correa recolectora/velocidad del molinete
H90412-UN-17DEC07
H90413-UN-17DEC07

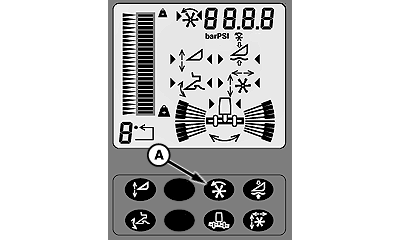

A - Botón de velocidad Dial-A-Speed

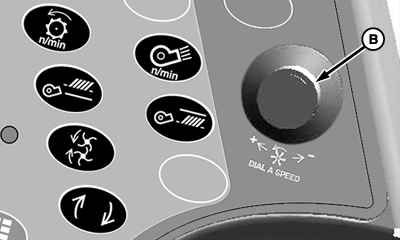

B - Dial Dial-A-Speed
Presione el botón Dial-A-Speed (A) en el monitor para deshabilitar el sistema de ajuste automático y para permitir el control manual. Gire el dial Dial-A-Speed (B) para cambiar manualmente la velocidad del molinete o de la cinta recolectora.Gire el dial hacia el símbolo más (+) para aumentar la velocidad del molinete o de la cinta recolectora o hacia el símbolo menos (-) para reducir la velocidad del molinete y de la cinta recolectora.
El sistema está en modo manual cuando:
- Un cabezal debidamente equipado está conectado a la máquina.
- El motor está en funcionamiento.
- El interruptor de desconexión para transporte en carretera está en posición de campo.
- La plataforma de corte y el separador están conectados.
- Dial-A-Speed está desconectado o cuando la velocidad de la máquina está a menos de 1/4 km/h (0,16 mph)
NOTA: Los cabezales de maíz con molinete anexado en maíz bajo solamente funcionarán en modo manual.
|
OUO6075,00005E2-63-20071219 |
