Interruptor de ajuste de presión de la barra de corte (negro)

NOTA: El interruptor solamente funciona en plataformas equipadas con HydraFlex.

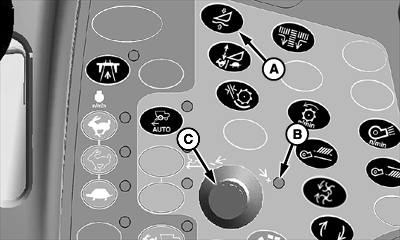

H86964
H86964-UN-20NOV06

A - Interruptor de ajuste de presión de la barra de corte

B - Luz indicadora

C - Dial de selección

El interruptor de ajuste de presión de la barra de corte (A) controla la cantidad de presión en la barra de corte de acuerdo a lo determinado por el operador.

  1. Presione el interruptor de ajuste de presión de la barra de corte.

  2. La luz indicadora (B) se encenderá indicando que la configuración puede ser ajustada.

  3. Gire el dial de selección (C) hacia el símbolo más (+) para aumentar la presión de la barra de corte y el punto de ajuste o hacia el símbolo menos (-) para reducir la presión de la barra de corte y el punto de ajuste.

  4. La pantalla del CommandCenter exhibirá la configuración de ajuste del operador.

OUO6075,00005F6-63-20070330
