Interruptor de transmisión del sinfín de descarga (amarillo)

H85894-UN-10MAY06

H86975-UN-20NOV06

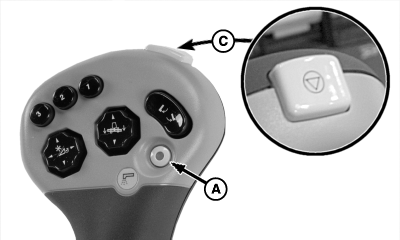

A - Interruptor de transmisión del sinfín de descarga

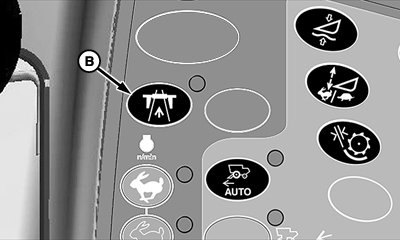

B - Interruptor de desconexión de transporte en carretera

C - Interruptor de parada rápida

Requisitos del sistema:

• El interruptor de desconexión de transporte en carretera (B) debe estar en la posición de campo.
• El operador debe estar sentado.

Presione el interruptor de transmisión del sinfín de descarga una vez para conectarlo o desconectarlo. La luz indicadora se enciende cuando el sistema está conectado.

NOTA: La transmisión del sinfín de descarga puede también ser desconectada con el interruptor de parada rápida (C) en caso de una emergencia. Para conectar el sinfín de descarga si el cabezal y el sinfín de descarga se han detenido con el interruptor de parada rápida, presione nuevamente el interruptor del sinfín de descarga.

La transmisión del sinfín de descarga se conecta únicamente cuando se mantiene presionado su botón mientras el sinfín está en modo de giro automático o si el sinfín ha sido desplegado manualmente menos de 50% de su recorrido.

El sistema de descarga sigue funcionando por cinco segundos después que el operador se levante del asiento. Para conectar el sistema, siéntese en el asiento del operador y pulse una vez el interruptor del sinfín de descarga.

NOTA: Si no se puede conectar el sistema de descarga o el mismo se detiene inesperadamente, siéntese en el centro del asiento y pulse una vez el interruptor del sinfín de descarga.
