Resumen de altura de corte

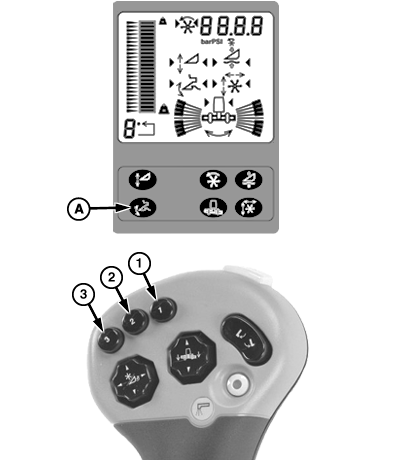

H86495-UN-01DEC06
A - Botón de resumen de altura del cabezal
El resumen de altura del cabezal permite que el operador seleccione la posición del alojamiento del alimentador respecto a la cosechadora y retorne a esa posición automáticamente.El sistema debe ser calibrado para cada cabezal que se utilice con la cosechadora, (consulte la sección Procedimientos de calibración).
Los botones de activación 1, 2 y 3 ubicados en la palanca de control multifunción se usan para seleccionar una de tres alturas diferentes programables del cabezal.
NOTA: Cuando se activan simultáneamente el resumen de altura y la detección de altura, sólo el botón de activación 1 activará el resumen de altura del cabezal, los botones 2 y 3 serán asignados a la detección de altura.
Operación:
El sistema está activo cuando:
- Un cabezal debidamente equipado está conectado a la máquina.
- Motor en marcha.
- El interruptor de desconexión para transporte en carretera está en posición de campo.
- Se ha habilitado el sistema de resumen de altura.
- Cabezal conectado.

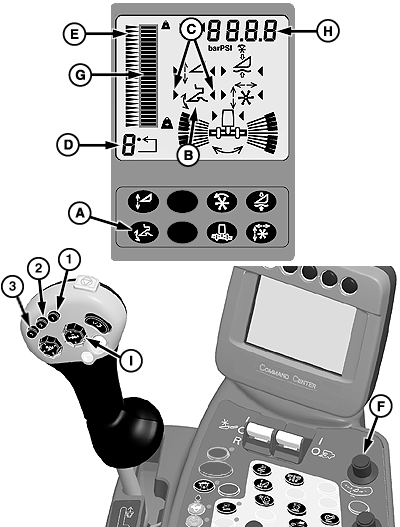

H87049-UN-13MAR07
A - Botón de resumen de altura del cabezal
B - Símbolo de Resumen de altura de cabezal
C - Flechas de activación del sistema.
D - Número de botón de activación
E - Punto de ajuste de la altura
F - Dial de control de altura del cabezal
G - Gráfico de barras
H - Pantalla numérica
I - Interruptor de elevación/descenso del cabezal
Presione el botón de resumen de altura del cabezal (A) en la pantalla para activar el sistema. El símbolo (B) aparecerá en la pantalla.Active el sistema de resumen de altura del cabezal presionando uno de los botones de activación, 1, 2 ó 3 de la palanca de control multifunción. Las flechas de activación del sistema (C) aparecerán indicando que el sistema está activado.
El número del botón de activación (D) en la esquina inferior izquierda de la pantalla indica el botón que ha sido presionado.
Para variar el punto de ajuste de la altura (E) de los botones de activación, presione el botón de activación deseado y ajuste la altura deseada utilizando el dial de control de altura del cabezal activo (F).
Gire el dial de control de altura del cabezal activo hacia el símbolo más (+) para elevar el cabezal y el punto de ajuste ó hacia el símbolo menos (-) para bajar el cabezal y disminuir el punto de ajuste.
El gráfico de barras (G) y la pantalla numérica (H) indican la posición relativa de los cabezales con base en el sensor de resumen de altura de cabezal instalado en el alojamiento del alimentador.
Al ajustar manualmente la altura del cabezal utilizando el interruptor de elevación/descenso del cabezal (I) el sistema se desactiva.
Presione los botones de activación 1,l 2 ó 3 para reactivar el sistema. El cabezal se moverá automáticamente a la altura predefinida.
El sistema es desactivado al presionar el botón (A).
|
