Detección de altura del cabezal—Plataformas HydraFlex

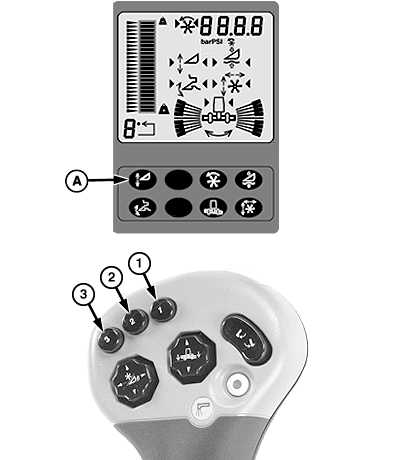

H86499-UN-13DEC06
A - Botón de detección de altura del cabezal
Detección de altura del cabezal—el sistema HydraFlex permite que el operador seleccione la presión de la barra de corte sobre el suelo o el peso de barra de corte y retornar automáticamente a dicha posición. El sistema HydraFlex trabaja conjuntamente con la detección de altura del cabezal para mantener una posición del cabezal relativa al suelo, seguir el contorno del suelo y regresar a la posición seleccionada de forma automática. El HydraFlex utiliza un sensor ubicado en el lado derecho del cabezal para medir la presión hidráulica usada para brindar soporte a la barra de corte.NOTA: El HydraFlex no controla la altura de corte relativa al suelo. Esta altura es controlada automáticamente por el sistema de detección de altura y no se ajusta mediante el dial de control del cabezal activo cuando el HydraFlex está presente.
El sistema debe ser calibrado para cada cabezal que se utilice con la cosechadora, (consulte la sección Procedimientos de calibración).
Los botones de activación 1, 2 y 3 ubicados en la palanca de control multifunción se usan para seleccionar una de tres presiones diferentes programables del sistema HydraFlex.
NOTA: Cuando se activan simultáneamente el resumen de altura y la detección de altura, sólo el botón de activación 1 activará el resumen de altura del cabezal, los botones 2 y 3 serán asignados a la detección de altura.
Operación:
El sistema está activo cuando:
- Un cabezal debidamente equipado está conectado a la máquina.
- Motor en marcha.
- El interruptor de desconexión para transporte en carretera está en posición de campo.
- El sistema de detección de altura está habilitado.
- Cabezal conectado.

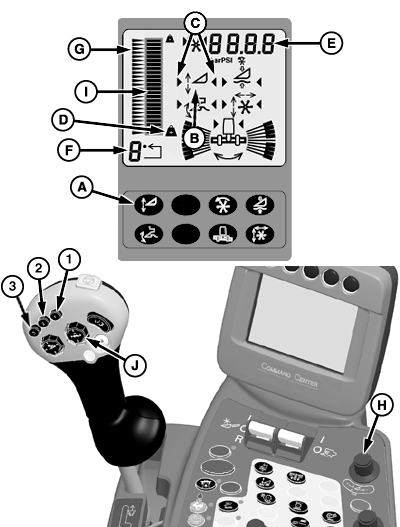

H87051-UN-13DEC06
A - Botón de detección de altura del cabezal
B - Símbolo de detección de altura del cabezal
C - Flechas de activación del sistema.
D - Símbolo activo de HydraFlex
E - Pantalla numérica
F - Número de botón de activación
G - Punto de ajuste de la presión
H - Dial de control de altura del cabezal
I - Gráfico de barras
J - Interruptor de elevación/descenso del cabezal
Presione el botón de resumen de altura del cabezal (A) en la pantalla para activar el sistema. El símbolo (B) aparecerá en la pantalla.Active el sistema de detección de altura del cabezal—HydraFlex presionando uno de los botones de activación, 1, 2 ó 3 de la palanca de control multifunción. Las flechas de activación del sistema (C) aparecerán indicando que el sistema está activado. El símbolo de peso (D) y la pantalla numérica (E) aparecerán e indicarán que la presión del HydraFlex está siendo monitoreada durante la detección de altura del cabezal.
El número del botón de activación (F) en la esquina inferior izquierda de la pantalla indica el botón que ha sido presionado.
Para variar el punto de ajuste de la altura (G) de los botones de activación, presione el botón de activación deseado y ajuste la altura deseada utilizando el dial de control de altura del cabezal activo (H). El punto de ajuste de presión se muestra con una flecha a la izquierda del gráfico de barras y la presión actual (E) se muestra en la pantalla numérica. El gráfico de barras (I) muestra si la presión coincide con el indicador del punto de ajuste.
NOTA: El HydraFlex no puede operar de forma independiente a la detección de altura del cabezal en modo automático. Estos sistemas trabajan juntos para controlar el peso de la barra de corte y el movimiento del cabezal.
Gire el dial de control de altura del cabezal activo hacia el símbolo más (+) para aumentar la presión del HydraFlex y el punto de ajuste o hacia el símbolo menos (-) para reducir la presión del HydraFlex y el punto de ajuste.
El ajuste manual de la altura del cabezal mediante el uso del interruptor de descenso del cabezal (J) anulará temporalmente el sistema hasta que se suelte el interruptor. Al soltarlo, el interruptor regresa al modo automático. El uso del interruptor de elevación del cabezal (J) desactivará temporalmente el sistema hasta que se presione el interruptor de descenso del cabezal. Una vez que el interruptor sea presionado, el sistema se reactivará.
Presione los botones de activación 1, 2, ó 3 para reactivar el sistema o bajar manualmente la altura del cabezal con el interruptor de descenso del cabezal (J) reactivará el sistema. El cabezal se moverá automáticamente a la altura predefinida.
El sistema es desactivado al presionar el botón (A).
|
OUO6075,000060C-63-20070328 |
