Flotación del cabezal activo (opcional) — Plataformas rígidas

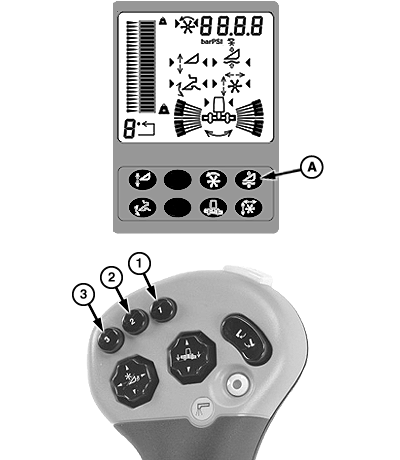

H86518-UN-13DEC06

A - Botón de flotación del cabezal activo

NOTA: Al desplazarse por el campo, el sensor mide la presión de los cilindros de elevación. El sistema acciona la válvula solenoide de elevación/descenso en base a la presión de aceite de los cilindros de elevación. De esta forma se mantiene una presión de contacto con el suelo constante para el cabezal a medida que el terreno cambia.

El sistema debe ser calibrado para cada cabezal que se utilice con la cosechadora, (consulte la sección Procedimientos de calibración).

Los botones de activación 1, 2 y 3 ubicados en la palanca de control multifunción se usan para seleccionar una de tres alturas diferentes programables del cabezal. Algunos modos de operación comunes se muestran a continuación. Existen muchas otras combinaciones de modo.

Sistemas de control	Botón de activación 1	Botón de activación 2	Botón de activación 3
Resumen de altura	Resumen de altura
Detección de altura	Detección de altura
HydraFlex	HydraFlex
Flotación del cabezal activo	Flotación del cabezal activo
Resumen de altura, detección de altura	Resumen de altura	Detección de altura
Resumen de altura, detección de altura con HydraFlex	Resumen de altura	Detección de altura con HydraFlex
Resumen de altura, flotación del cabezal activo	Resumen de altura		Flotación del cabezal activo
Resumen de altura, detección de altura con Contour-Master	Resumen de altura	Detección de altura con Contour-Master

Operación:

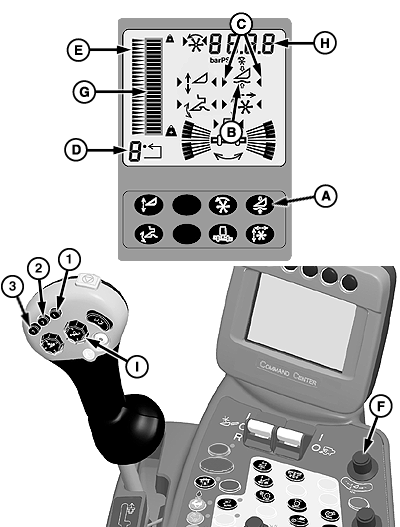

H87054-UN-13DEC06

A - Botón de flotación del cabezal activo

B - Símbolo de presión de flotación del cabezal activo

C - Flechas de activación del sistema.

D - Número de botón de activación

E - Punto de ajuste de la presión

F - Dial de control de altura del cabezal

G - Gráfico de barras

H - Pantalla numérica

I - Interruptor de elevación/descenso del cabezal

• Un cabezal debidamente equipado está conectado a la máquina.
• Motor en marcha.
• El interruptor de desconexión para transporte en carretera está en posición de campo.
• El modo de flotación del cabezal activo habilitado.
• Cabezal conectado.

Presione el botón de flotación del cabezal activo (A) en la pantalla para activar el sistema. El símbolo (B) aparecerá en la pantalla.

Active el sistema de flotación del cabezal presionando uno de los botones de activación 1, 2 ó 3 de la palanca de control multifunción. Las flechas de activación del sistema (C) aparecerán indicando que el sistema está activado.

El número del botón de activación (D) en la esquina inferior izquierda de la pantalla indica el botón que ha sido presionado.

Para variar el punto de ajuste de la presión (E) de los botones de activación, presione el botón de activación deseado y ajuste la presión deseada utilizando el dial de control de altura del cabezal activo (F).

Gire el selector hacia el símbolo más (+) para aumentar el valor establecido de presión del cilindro de elevación (elevación de cabezal) o hacia el símbolo menos (-) para reducir el valor establecido de presión de descenso del cabezal (descenso de cabezal).

El punto de ajuste de la presión se muestra mediante una flecha a la izquierda del gráfico de barras y la actual presión de flotación del cabezal activo se muestra mediante el gráfico de barras (G) y la presión actual (H) se muestra en el lado derecho superior. Unidades: La unidad métrica es kPa y la norteamericana es psi.

Al elevar manualmente la flotación del cabezal activo utilizando el interruptor de elevación/descenso del cabezal(I), el sistema se desactiva.

Presione los botones de activación 1,l 2 ó 3 para reactivar el sistema. El cabezal se moverá automáticamente a la altura predefinida.

El sistema es desactivado al presionar el botón (A).
