Pantalla del sensor de retrilla VisionTrak—Prueba de funcionamiento

NOTA: Las configuraciones equivocadas de tamaño de semilla ocasionarán volumen de retrilla incorrecto. Si el gráfico de barras se muestra lleno o la pantalla de alarma de advertencia aparece en el CommandCenter, pare la máquina y ajuste la criba de granzas y el tamiz.

H86527
H86527-UN-13DEC06

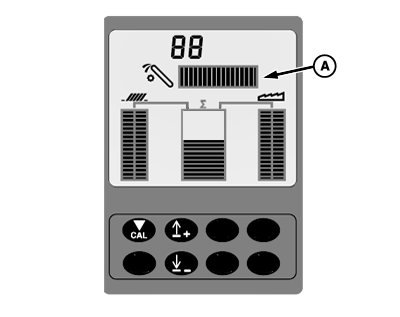

A - Gráfico de barras horizontales

Verifique si existe un nivel de pérdidas aceptable.

Verifique en la pantalla del sensor de retrilla la ubicación del gráfico de barras horizontales (A). El gráfico de barras es una guía visual que puede ser referida para ver periódicamente si ocurre un incremento o disminución del volumen de retrilla.

Si el gráfico de barras empieza a indicar un aumento del volumen, aminore la velocidad de la cosechadora y vea si el gráfico de barras vuelve a reflejar un valor de la gama de pérdidas aceptable.

Si el gráfico de barras no regresa al intervalo de pérdidas aceptables después de haber reducido la velocidad de desplazamiento de la cosechadora, desconecte el interruptor del cabezal. El gráfico de barras debería mostrarse en cero (nada en el gráfico de barras). Active el interruptor del cabezal y el gráfico de barras debería reflejar de nuevo un valor dentro de la gama aceptable.

H70551
H70551-UN-02JAN02

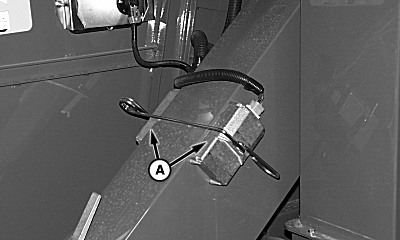

A - Sensor de retrilla

Si la pantalla del sensor de retrilla indica continuamente el valor máximo (todas las barras se iluminan) cuando no se está cosechando, o si indica cero (ninguna barra se ilumina) cuando se está cosechando, esto puede significar que la lente está recubierta de residuos, o que el retén situado debajo de la lente ha permitido la entrada de polvo:

  1. Retire los sensores de retrilla (A) para inspeccionar y limpiar las lentes, si fuere necesario.

  2. Si las lentes están limpias, retírelas y verifique la presencia de polvo. Si encuentra polvo, limpie completamente el área y vuelva a montar la lente en la unidad asegurándose de que sella la junta.

  3. Vuelva a instalar el sensor y compruebe el sistema.

  4. Si continúa mostrando todas las barras o ninguna, comuníquese con el Concesionario John Deere.
