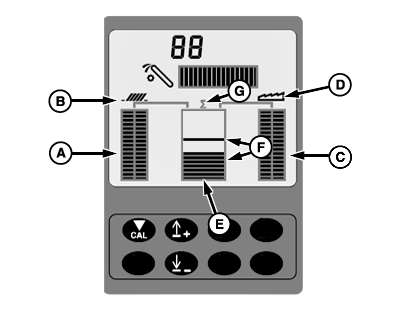

Monitor de rendimiento VisionTrak
H86528-UN-30JUL07
A - Gráficos de barras verticales
B - Símbolo de zapata
C - Gráficos de barras verticales
D - Símbolo del separador
E - Gráfico de barras verticales
F - Rango normal
G - Símbolo de suma
La información respecto de la pérdida de granos se visualiza por medio de tres gráficos de barras verticales.Pérdida en zapatas
El promedio de la pérdida de zapatas es mostrado por dos gráficos de barras verticales adyacentes (A). El icono de zapatas (B) se visualiza sobre los gráficos de barras.
Pérdida en separador
El promedio de la pérdida de zapatas es mostrado por dos gráficos de barras verticales adyacentes (C). El símbolo del separador (D) se visualiza sobre los gráficos de barras.
Pérdida total
La pérdida total es mostrada en el gráfico de barras vertical (E) localizado en el centro de la pantalla. Dos líneas horizontales cerca del rango central indican el rango normal calibrado (F). El símbolo de suma (G) es exhibido sobre los gráficos de barras.
|
