Monitor de rendimiento VISIONTRAK (información general)
NOTA: El sistema VISIONTRAK se activa cuando la plataforma se conecta y está en algunos modos de diagnósticos.

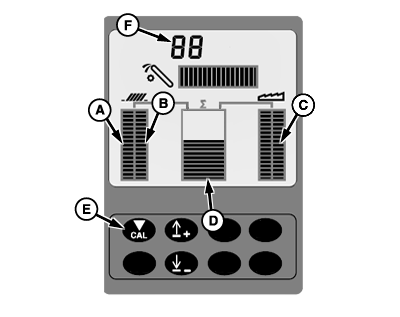

H86982-UN-13DEC06
A - Indicador de actividad de la zapata (sensor izquierdo)
B - Indicador de actividad de la zapata (sensor derecho)
C - Indicador de actividad del separador
D - Indicador de actividad de pérdida total
E - Tecla de calibración
F - Número de referencia de calibración
El monitor VisionTrak verifica la pérdida de granos midiendo una muestra representativa de las pérdidas experimentadas en las zapatas limpiadoras y en el separador. El VisionTrak controla continuamente el rendimiento de la máquina para permitir que el operador use la capacidad máxima de la máquina. Los gráficos de barras indican cualquier cambio de la tasa de pérdida.El sistema puede ser ajustado para dos modos.
Modo Estándar (modo de fábrica): calcula el promedio de los sensores de la zapata juntos. Estos indicadores de actividad no cambiarán su sensibilidad con un cambio en la calibración del sistema.
Los indicadores de actividad de la zapata (A y B) (sensores de zapata promediados) y el indicador de actividad del separador (C) muestran la actividad de cada uno de los tres sensores. El indicador de actividad de pérdida total (D) muestra el total de los tres sensores. Este total puede ajustarse para que el rendimiento normal indique el punto medio de la barra.
Modo opcional: muestra la actividad de cada sensor de zapata individual (consulte con su concesionario John Deere). Estos indicadores de actividad no cambiarán su sensibilidad con un cambio en la calibración del sistema.
Los indicadores de actividad de la zapata (A y B) (sensores de zapata indicados independientemente) y el indicador de actividad del separador (C) muestran la actividad de los tres sensores. El indicador de actividad de pérdida total (D) muestra el total de los tres sensores. Este total puede ajustarse para que el rendimiento normal indique el punto medio de la barra.
Determine el tamaño del grano de corte siendo cosechado (consulte Monitor de rendimiento VisionTrak - Operación en esta sección).
Ajuste la cosechadora y el cabezal a un nivel de pérdida aceptable para la cosecha y las condiciones del campo. Mientras opera en el rendimiento deseado, presione el botón de calibración (E). Haciendo esto se introducen en la memoria las características de funcionamiento actuales y se centra el indicador de actividad total. El número de referencia de la calibración (F) también se indicará para uso futuro. El sistema VISIONTRAK quedará así configurado para ayudar al operador a mantener el rendimiento de la cosechadora.
NOTA: El gráfico de barras central funciona de guía visual. El operador puede consultar regularmente la pantalla para averiguar si se produce un incremento o una disminución de la cantidad de pérdida total.
Un movimiento repentino hacia arriba de los gráficos de barras cuando las condiciones de campo no han cambiado, puede indicar que la criba o el tamiz están conectados o cerrados. Cuando esto sucede, detenga la cosechadora y corrija el problema.
|
OUO6075,0000618-63-20070328 |
