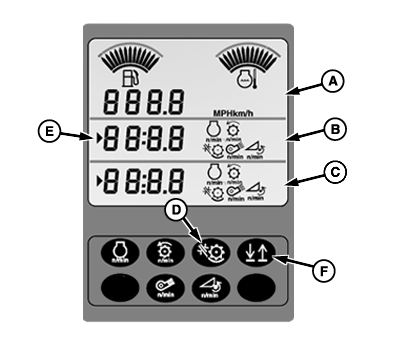

Líneas de exhibición digital del tacómetro triple

H86005-UN-13DEC06

A - Pantalla superior

B - Pantalla del medio

C - Pantalla inferior

D - Holgura de trilla

E - Flecha indicadora

F - Flechas arriba o abajo

La línea central (B) y la línea inferior (C) pueden indicar los mismos datos. El operador puede seleccionar cualquiera de los datos siguientes para mostrar en cualquiera de las líneas (central o inferior) de la pantalla.

• Velocidad del motor (RPM)
• Velocidad de trilla (RPM)
• Velocidad del ventilador (RPM)
• Velocidad del contra eje de la plataforma de corte (rpm)
• Separación del cóncavo

Para exhibir la holgura de trilla, presione el botón de holgura de trilla (D). La holgura de trilla con el símbolo apropiado se exhibirá en la línea de la pantalla del medio.

Si se pulsa el botón del cóncavo, los interruptores de velocidad del ventilador de limpieza o de velocidad de trilla en el apoyabrazos, la función correspondiente se visualiza en el tacómetro.

Las líneas central e inferior de la pantalla siempre indican la última información que figuraba en esta pantalla cuando se desconectó la llave de contacto.

El operador puede cambiar la línea central o la línea inferior de la pantalla para ver los datos que desee.

L:a línea que está actualmente activa para cambiar, será exhibida por una flecha indicadora (E). Aparecerá la flecha correspondiente cuando el operador oprima el botón de flecha hacia arriba/abajo (F), que desplazará la pantalla desde la línea activa en ese momento hasta la otra línea.
