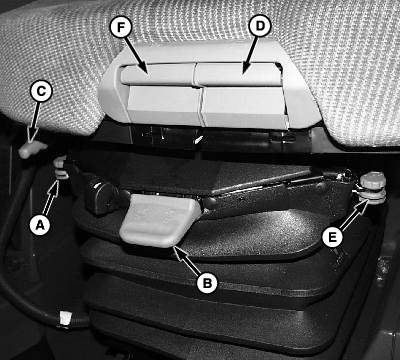

Asiento del operador ComfortCommand

H72523-UN-11JUN02

A - Control de amortiguador de choques verticales

B - Palanca de ajuste de altura

C - Reglaje horizontal delantero/trasero

D - Palanca de ajuste de inclinación del cojín del asiento

E - Manija de bloqueo del atenuador longitudinal

F - Ajuste longitudinal inferior del asiento

Empuje el control hacia adelante para andar leve o mueva la palanca hacia atrás para andar firme. La posición de suspensión mediana está entre esas dos posiciones.

Palanca de ajuste de peso (B) permite que el operador eleve o baje el asiento.

NOTA: La suspensión puede ajustarse de modo que alcance el límite máximo o mínimo de altura, lo que efectivamente bloquea el sistema de suspensión y deja rígida la suspensión. El control de altura de la suspensión también choca con los topes si se lo ajusta muy cerca a alguno de sus extremos.

Para elevar el asiento puje la palanca y para bajarlo, empuje la palanca hacia abajo.

Palanca de ajuste longitudinal (C) permite que el operador deslice el asiento hacia adelante o hacia atrás para una mejor posición de trabajo.

Palanca de control de inclinación de la parte inferior del asiento (D) permite que el operador eleve o baje el amortiguador del asiento para una mejor posición de trabajo.

Palanca de bloqueo del atenuador longitudinal (E) permite que el operador bloquee o suelte los movimientos hacia adelante o atrás.

Tire hacia arriba de la manija para bloquear; presione hacia abajo para liberar.

Palanca de ajuste longitudinal (C) permite que el operador deslice el asiento hacia adelante o hacia atrás para una mejor posición de trabajo.

NOTA: Si el asiento no flota ni se bombea hacia arriba, consultar al concesionario John Deere.

El asiento Personal Posture tiene un interruptor de seguridad. La máquina permanece funcionando mientras el operador está sentado, pero se apaga cuando el operador deja el asiento.
