Tomas eléctricas auxiliares y conector de diagnóstico SERVICE ADVISOR™

NOTA: La corriente combinada máxima para todas las tomas es de 30 amperios.

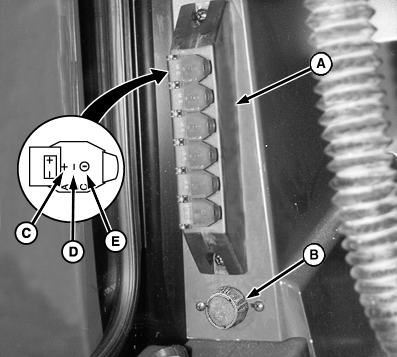

H70168-UN-23OCT01

A - Tomacorriente auxiliar

B - Conector de diagnóstico SERVICE ADVISOR

C - Borne de bayoneta (alimentación directa positiva)

D - Tierra del borne de bayoneta

E - Borne de bayoneta (positivo, llave de contacto conectada)

La caja de tomas eléctricas auxiliares (A) con seis tomas adicionales está situada en la parte posterior inferior de la ventana lateral derecha. Estos tomas proveen tensión llaveada o no llaveada.

El conector de diagnósticos Service Advisor (B) provee la capacidad de conectar una computadora laptop para diagnosticar la máquina, si fuere necesario.

El borne de bayoneta (C ) siempre tiene alimentación directa positiva.

El borne de bayoneta (D) está conectado a tierra.

El borne de bayoneta (E) es de alimentación auxiliar (funciona con la llave de contacto conectada).
