Elementos de los filtros de combustible primario y secundario - Sustitución

ATENCIÓN:

TS1343
TS1343-UN-18MAR92

Restos de fluidos a alta presión en las tuberías de combustible pueden causar lesiones graves. Solamente los técnicos familiarizados con este tipo de sistema deben efectuar las reparaciones. Antes de desconectar las líneas de combustible, los sensores y otros componentes entre la bomba de combustible de alta presión y los picos de inyección en los motores con sistema de combustible con riel común de alta presión (HPCR), espere 15 minutos como mínimo después de detener el motor.

NOTA: No limpie el prelimpiador de combustible y cambie el filtro de combustible final al mismo tiempo. Hacerlo dificultaría el arranque de la máquina. Realice el proceso de limpieza del prelimpiador y a continuación coloque en marcha el motor antes de cambiar los filtros de combustible primario y secundario.

Cambie los filtros de combustible primario y secundario si se percibe un menor rendimiento o si aparecen los códigos de mantenimiento ECU 94.17 y 1347.07. Reinicie el código después de limpiar el filtro.

  1. Ponga en marcha el motor y déjelo funcionar durante 3 a 5 minutos al ralentí, si la máquina no ha estado funcionando previamente.

  2. Detenga el motor y limpie a fondo el exterior de los filtros y sus alojamientos.

  3. ATENCIÓN: El combustible en los filtros puede estar a alta presión. No retire los filtros sin haber completado el paso siguiente.

    NOTA: Utilice una bandeja recolectora cuando se drene el combustible y se retiren los filtros de combustible.

    H82401
    H82401-UN-09FEB05

    A - Filtro de combustible primario

    B - Filtro secundario de combustible

    C - Válvulas de drenaje

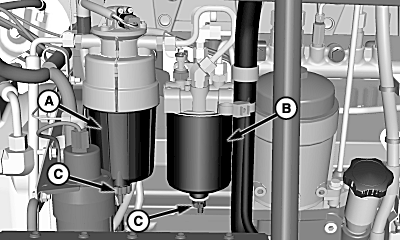

    Extraiga los contaminantes del combustible y alivie la presión de los filtros de combustible primarios (A) y secundarios (B) abriendo las válvulas de vaciado (C).


  4. NOTA: Se drenará combustible adicional de los alojamientos del filtro.

    Cierre las válvulas de drenaje y retire los filtros de combustible.

  5. IMPORTANTE: NO impregne con combustible ninguno de los filtros de combustible.

    NOTA: Lubrique las juntas del filtro con combustible diesel antes de instalar los filtros.

    H82402
    H82402-UN-09FEB05

    A - Filtro de combustible primario

    B - Filtro secundario de combustible

    Instale los filtros de combustible primarios (A) y secundarios (B) de reemplazo. Apriete 3/4 de vuelta después que la junta toque el alojamiento del filtro.


  6. Conecte la llave de contacto durante 60 segundos para permitir que la bomba del combustible cebe el sistema de combustible.

  7. Coloque en marcha el motor y déjelo funcionar durante 3 a 5 minutos a ralentí lento.
