Correa de transmisión del ventilador/accesorios del motor—Sustitución

1. ATENCIÓN: APAGUE el motor, accione el freno de estacionamiento y saque la llave de contacto.


   H82404-UN-09FEB05

   A - Tuerca

   B - Correa de transmisión de la rejilla giratoria

   Afloje la tuerca (A) y quite la correa de transmisión de la rejilla giratoria (B).

---




2.

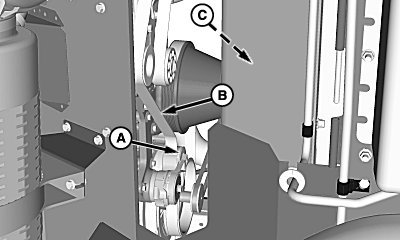

   H82405-UN-09FEB05


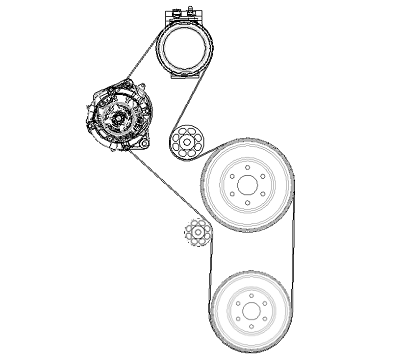

   H82477-UN-17FEB05

   A - Brazo tensionador

   B - Correa

   C - Paletas del ventilador

   Utilizar una barreta para aliviar la tensión de la correa proveniente del brazo tensor (A).

---




3. Quite la correa (B) y pásela sobre las paletas del ventilador (C) para hacerlo.

4.
   H82404-UN-09FEB05

   A - Tuerca

   B - Correa

   Coloque una correa (B) invirtiendo la secuencia de operaciones de extracción.

---




5. Ajustar la tuerca (A) hasta que la arandela se ubique entre el extremo del calibrador y la parte inferior del peldaño.
