Correa de transmisión de la rejilla giratoria—Sustitución
ATENCIÓN: APAGUE el motor, accione el freno de estacionamiento
y saque la llave de contacto.

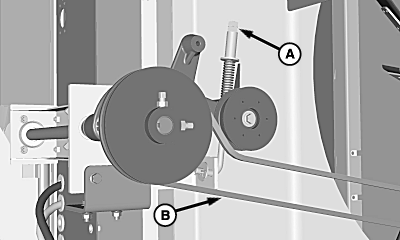

H82404-UN-09FEB05
A - Tuerca
B - Correa de transmisión de la rejilla giratoria
Afloje la tuerca (A) y quite la correa de transmisión de la rejilla giratoria (B).Instalar la correa nueva y ajustar la tuerca hasta que la arandela se ubique entre el extremo del calibrador y la parte inferior del peldaño.
|
OUO6075,00006C9-63-20070322 |
