Protecciones laterales

  1. ATENCIÓN:

    H81656
    H81656-UN-13OCT04

    H81657
    H81657-UN-13OCT04

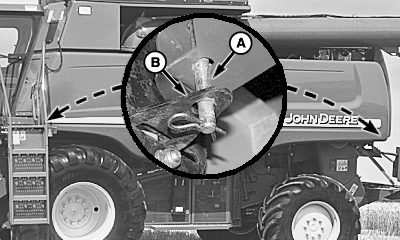

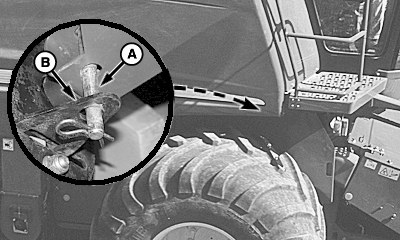

    A - Chaveta

    B - Placas de bloqueo

    apague el motor, accione el freno de estacionamiento y retire la llave de contacto.

    NOTA: el funcionamiento de los pasadores y de la palanca de retención son iguales en ambos lados de la máquina.

    Retire el broche de resorte y la chaveta (A) de la placa de bloqueo (B). Vuelva a instalar el broche de resorte en el pasador.


  2. H75701
    H75701-UN-17MAR03

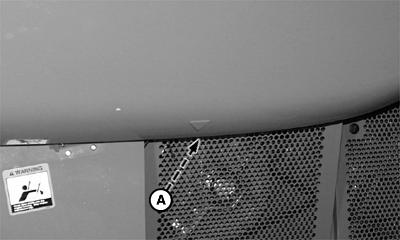

    Pestillo de la puerta derecha

    H75702
    H75702-UN-17MAR03

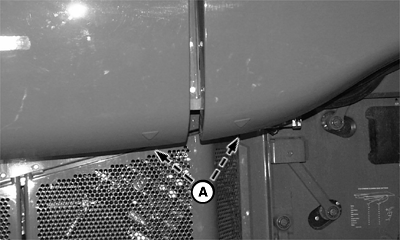

    Pestillos de la puerta izquierda

    A - Palancas de retención

    Tire hacia afuera de las palancas de retención (A) y después tire hacia afuera de la protección lateral para levantarla.


IMPORTANTE:

H76219
H76219-UN-29APR03

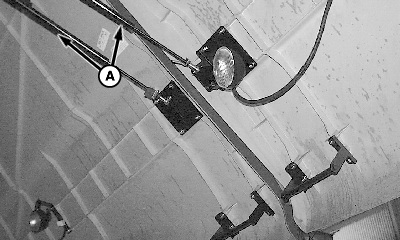

Ilustración del tope del cilindro izquierdo

A - Cilindros

no utilice los cilindros (A) como portátiles ni cuelgue objetos de los cilindros. Esto puede hacer que la varilla del cilindro se doble o se rompa.

En tiempo frío o con vientos fuertes, las protecciones laterales pueden caer lentamente hacia abajo. Colocar el tope en la varilla para fijar la protección en la posición levantada.

OUO6075,0000738-63-20080627
