Protecciones del lado izquierdo
ATENCIÓN: APAGAR el motor, accionar el freno de estacionamiento
y sacar la llave de contacto.

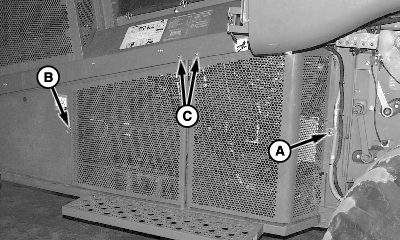

H74780-UN-14JAN03

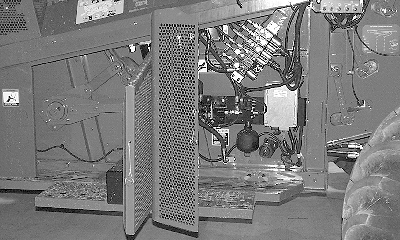

H76803-UN-07MAY03
A - Pasador de bloqueo rápido
B - Pasador de bloqueo rápido
C - Tornillos
Protecciones laterales— Sacar
el pasador de seguridad (A) y girar la protección trasera hacia
afuera.
Sacar el pasador de seguridad (B) y tirar de la protección
central hacia afuera.
Retire los tornillos (C) y levante las protecciones completamente
para retirarlas.

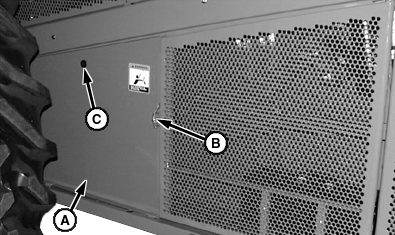

H58753-UN-14JUL99
A - Protección del ventilador
B - Pasador de bloqueo rápido
C - Traba
Protección del ventilador— Para retirar la protección (A) del ventilador, sacar el pasador
de seguridad (B) y girar la protección central hacia afuera.
Girar el cierre (C) en sentido y quitar la protección
(D).

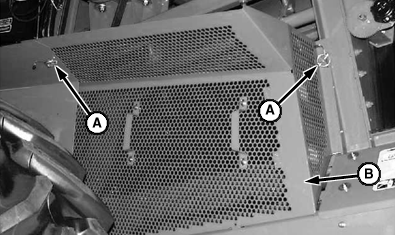

H58754-UN-14JUL99
A - Pasador de bloqueo rápido
B - Protecciones
Protección superior izquierda del
separador— Sacar pasador de seguridad (A), elevar la
protección (B) y retirarla.

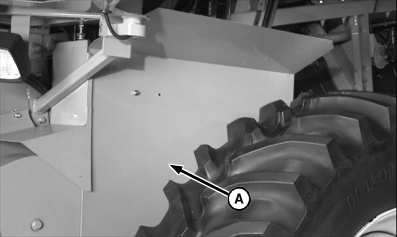

H52787-UN-16APR99

H58755-UN-14JUL99

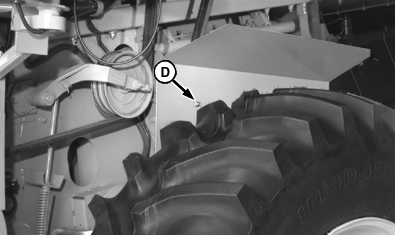

H52788-UN-14JUL99
A - Protección frontal
B - Pasadores de seguridad
C - Protecciones
D - Tornillo
Quitar la protección delantera (A) sacando los pasadores
de seguridad (B); levantar la protección (C) y retirarla.
Tirar de la protección delantera hacia atrás.
Quitar la protección retirando el tornillo (D) y sacando la
protección de su soporte.
|
|
OUO6075,0000739-63-20070320
|
|
