Protecciones del lado derecho
ATENCIÓN: APAGAR el motor, accionar el freno de estacionamiento
y sacar la llave de contacto.

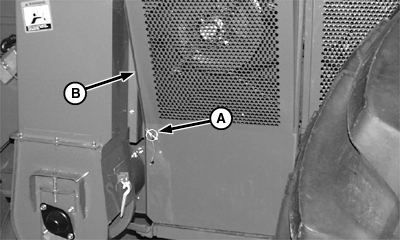

H62139-UN-11JAN00
A - Pasador de bloqueo rápido
B - Protección trasera
Sacar el pasador de seguridad (A) y abrir la protección trasera (B) para el mantenimiento de las correas.
H62140-UN-14FEB00
H62141-UN-11JAN00
A - Pasador de bloqueo rápido
B - Traba
C - Protección trasera
D - Protección central
Retire los pasadores de cierre rápido (A) y gire la traba (B) en sentido antihorario.Levante y retire la protección trasera (C) y la protección central (D).

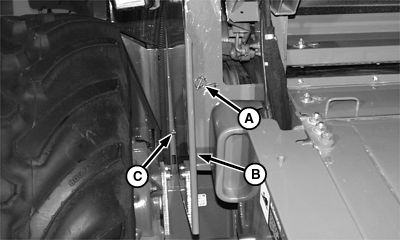

H62142-UN-11JAN00
A - Pasador de bloqueo rápido
B - Protecciones
C - Tornillo
Protección superior izquierda del separador— Sacar pasador de seguridad (A), elevar la protección (B) y retirarla.Para retirar por completo la protección, sacar el tornillo (C) y levantarla para retirarla del soporte inferior.
|
OUO6075,000073B-63-20070320 |
