Registros del separador
ATENCIÓN: APAGAR el motor, accionar el freno de estacionamiento
y sacar la llave de contacto.
IMPORTANTE: Para evitar pérdidas de grano, comprobar que los registros quedan a ras con el separador y por debajo de su borde. Los registros se instalan de izquierda a derecha, mirando la máquina de frente y trabajando hacia la derecha.
No dejar los registros expuestos al sol ya que podrían deformarse.

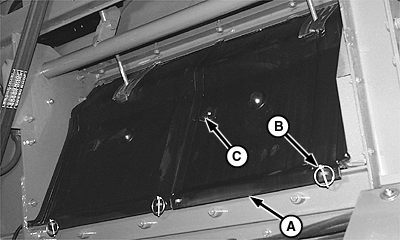

H62100-UN-20JAN00

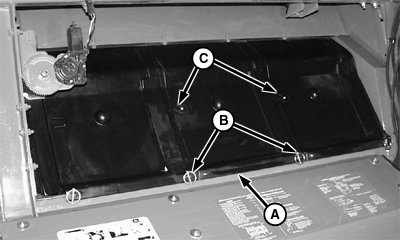

H62143-UN-11JAN00
A - Tapas
B - Pasadores de seguridad
C - Pletinas de resorte
Se usan dos registros (A) a cada lado de la máquina para sellar la sección de trilla. Los tres registros (A) de cada lado sellan la sección del separador. Los pasadores de seguridad (B) y las pletinas con resorte (C) se usan para fijar los registros.Para quitar los registros, quitar los pasadores de seguridad y elevar las pletinas con resorte. Tirar del registro hacia afuera para separarlo de los soportes.
|
OUO6075,000073D-63-20070320 |
