Acelerador de alimentación—Sustitución de alas

ATENCIÓN: APAGAR el motor, accionar el freno de estacionamiento y sacar la llave de contacto.

NOTA: Las alas pueden invertirse para prolongar su vida útil.

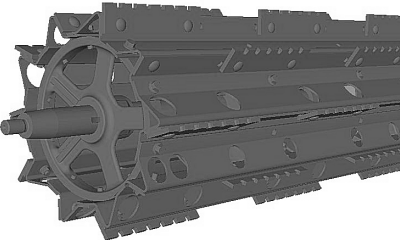

H85626-UN-27MAR06

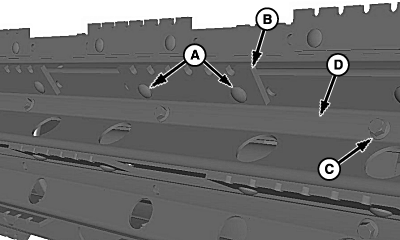

H85627-UN-27MAR06

A - Tornillos de cabeza esférica

B - Pletina de desgaste del acelerador de alimentación

C - Tornillos

D - Alas del acelerador de alimentación

NOTA: Si se quita el acelerador de la máquina, o se le ha realizado mantenimiento, ajustar los pernos de abrazadera antes de fijar las alas. Apretar los tornillos con el valor especificado.

Retirar los tornillos de cabeza redonda (A) y reemplazar las pletinas de desgaste del acelerador de alimentación (B) según se requiera. Ajustar los tornillos de cabeza redonda al valor especificado.

Elemento	Medición	Especificación
Tornillos de cabeza redonda para pletinas de desgaste del acelerador de alimentación	Par de torsión	70 N˙m (23,59 kg-ft)

Retirar los tornillos (C) y sustituir las alas del acelerador de alimentación (D) según se requiera. Apretar los tornillos con el valor especificado.

Elemento	Medición	Especificación
Tornillos de ala del acelerador de alimentación	Par de torsión	70 N˙m (23,59 kg-ft)
