Correa del acelerador de alimentación de gran capacidad de velocidad estándar — Sustitución
ATENCIÓN: APAGAR el motor, accionar el freno de estacionamiento
y sacar la llave de contacto.
H62317-UN-24JAN00
H75345-UN-27FEB03

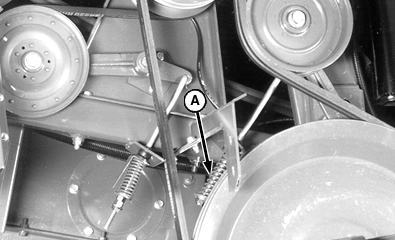

A - Tensor de la correa del eje intermedio delantero

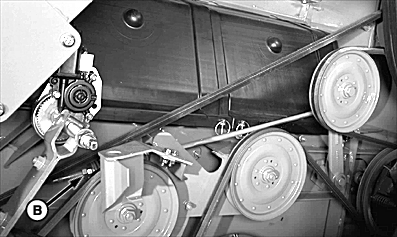

B - Tensor de la correa del sinfín
Alivie la tensión del tensor (A) de la correa de transmisión del eje intermedio delantero. Aliviar la tensión de la zapata, el ventilador y el tensor de la correa del sinfín transportador (B).Retirar ambas correas de las poleas del contraeje para poder retirar la correa del acelerador del alimentador.
H74782-UN-14JAN03
A - Palanca
B - Soporte angular
Aliviar la tensión de la correa del acelerador empujando la palanca (A) hacia arriba para sacarla de la muesca del soporte (B).
H86422-UN-28JUL06

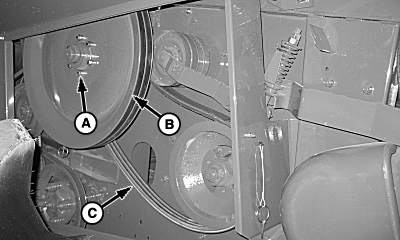

A - Tornillos (6)
B - Polea
C - Correa del acelerador de alimentación
Retire los tornillos (A) y la polea (B).Quitar la correa del acelerador de alimentación (C) e instalar la correa de reemplazo.
Instalar la polea y sujetarla con tornillos.
Empuje la palanca hacia arriba para introducirla en la muesca del soporte. Ajustar la tensión de la correa de modo que se ubique una arandela entre el extremo del calibrador y la parte inferior del peldaño.
Instale la zapata, la correa del ventilador y del sinfín transportador y la correa del eje intermedio delantero. Ajustar la varilla tensora para cada correa de modo que se ubique una arandela entre el extremo del calibrador y la parte inferior del peldaño.
|
