Tensor de correas de acelerador de alimentador - Ajuste
ATENCIÓN: APAGAR el motor, accionar el freno de estacionamiento
y sacar la llave de contacto.

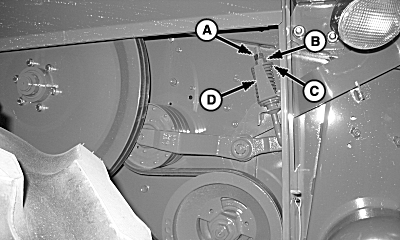

H85678-UN-06APR06
A - Contratuerca
B - Tuerca
C - Arandela
D - Indicador
El tensor de la correa del acelerador de alimentación está ubicado en el lado derecho de la cosechadora, detrás del pivote del alimentador.Ajuste la tuerca (B) hasta que la arandela (C) se ubique entre el extremo del calibrador (D) y la parte inferior del peldaño. Ajustar la contratuerca.
|
