Secciones del cóncavo—Remoción e instalación

1. NOTA: Para facilitar el retirada, cerrar completamente el cóncavo.


   H63544-UN-12APR00

   A - Palanca

   B - Posición punto muerto

   Mueva la palanca (A) para cambiar la caja de cambios del rotor a su posición de punto muerto (B).

---




2.
   H63545-UN-12APR00


   H63546-UN-12APR00

   A - Protección

   B - Protección

   C - Protección

   Retire las chavetas de bloqueo rápido y abra la protección lateral (A).

---




3. Retire las chavetas de bloqueo rápido y las protecciones (B y C).

4.
   H70754-UN-08JAN02

   A - Cubierta del separador

   Retire las cubiertas (A) de inspección del separador.

---




5. Inspeccione el desgaste en las secciones del cóncavo usando el calibrador de holgura AH204933.

6. NOTA: la rejilla del separador se retira para tener acceso para girar el rotor y obtener la holgura máxima entre el cóncavo y los elementos de trillado.


   H73877-UN-30OCT02

   A - Tornillos

   B - Rejilla del separador

   Retire los tornillos (A) y la rejilla del separador (B).

---




7.

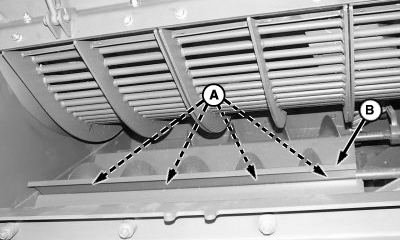

   H63543-UN-12APR00

   A - Tornillos

   B - Desviador

   Afloje los tornillos (A) y retire el desviador (B) de la lámina metálica izquierda.

---




8.

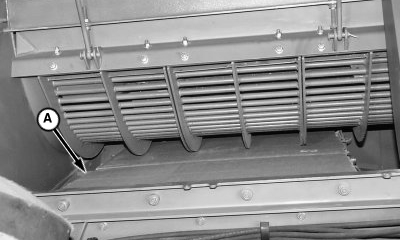

   H63541-UN-12APR00

   A - Cartón

   Coloque un pedazo de cartón (A) sobre los sinfines transportadores. Esto proporciona protección a los sinfines y permite una superficie lisa para retirar los cóncavos.

---




9.

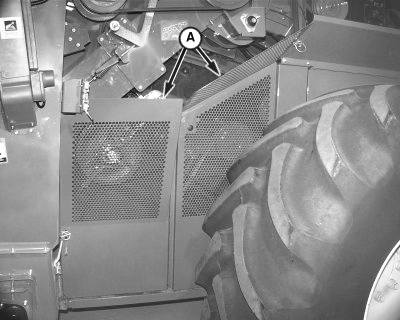

   H73853-UN-29OCT02

   A - Protecciones

   Retire las chavetas de bloqueo rápido y las protecciones (A).

---




10.

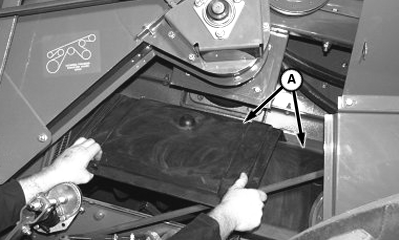

    H63538-UN-12APR00

    A - Cubierta del separador

    Retire las chavetas de bloqueo rápido y las dos cubiertas del separador delanteras (A) del lado derecho de la cosechadora.

---




11.

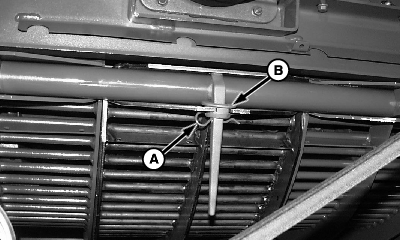

    H75040-UN-04FEB03

    Retenedor del cóncavo

    A - Pasador elástico

    B - Retenedor del cóncavo

    Retire el pasador elástico de bloqueo (A) del retenedor (B) del cóncavo.

---




12. Levante el retenedor del cóncavo y retire la palanca de cada sección del cóncavo.

13.

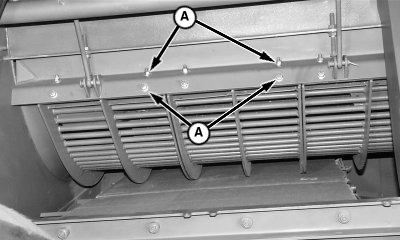

    H63582-UN-14APR00

    A - Tornillos (se usan 12)

    Afloje los tornillos (A).

---




14. Abra el cóncavo por completo. Esto permite que el peso de los cóncavos descanse en la cama del sinfín de transporte.

15.

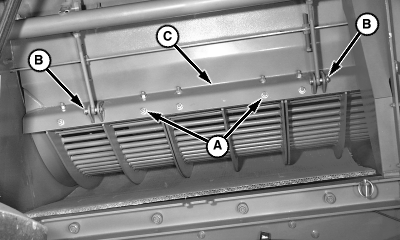

    H63583-UN-14APR00

    A - Tornillos (se usan 12)

    B - Chavetas

    C - Barra "Z"

    Sacar los tornillos (A).

---




16. Retire las chavetas ranuradas, las chavetas (B) y la barra "Z" (C).

17. Gire el rotor de modo que tal separación en el patrón del elemento de trillado se produzca en el punto medio del cóncavo.

18. Retire la sección central del cóncavo.

19. Deslice el cóncavo trasero a la posición central y retírelo.

20. Deslice el cóncavo delantero a la posición central y retírelo.

21. Invierta el orden de los pasos de remoción para instalar los cóncavos.

22.

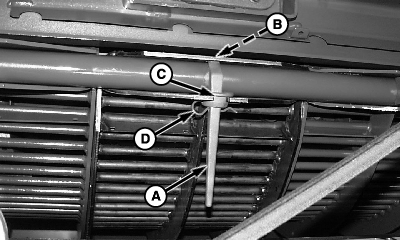

    H75041-UN-04FEB03

    A - Palanca

    B - Ranura

    C - Retenedor del cóncavo

    D - Pasador elástico

    Instale la palanca (A) del cóncavo en la ranura (B) de las secciones del cóncavo.

---




23. Instale el retenedor (C) del cóncavo y fíjelo con un pasador elástico (D).

24.
    H63583-UN-14APR00

    A - Tornillos (se usan 12)

    B - Chavetas

    C - Barra "Z"

    Coloque la barra "Z" (C) sobre el extremo de los cóncavos e instale los 12 tornillos pero no los ajuste.

---




25. Instale las chavetas (B).

26. Cierre el cóncavo por completo.

27.

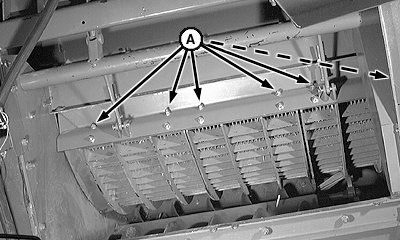

    H51980-UN-16FEB99

    A - Tornillos

    Asegúrese que los extremos de los cóncavos queden ajustados en la barra "Z" y después ajuste primero la hilera superior de tornillos (A).

---




28. Ajuste la hilera inferior de tornillos en último lugar.

29. Nivele los cóncavos. (Consulte Ajuste del nivel del cóncavo en esta sección).

30. NOTA: asegúrese que el borde superior de la cubierta del separador quede debajo de las pinzas.


    H63538-UN-12APR00

    A - Cubiertas del separador

    Instale las cubiertas (A) del separador.

---




31.
    H73853-UN-29OCT02

    A - Protecciones

    Instale las protecciones (A).

---




32.
    H73877-UN-30OCT02

    A - Tornillos

    B - Rejilla del separador

    Instale la rejilla (B) del separador y fíjela con los tornillos (A).

---




33.
    H63541-UN-12APR00

    A - Cartón

    Retire el cartón (A) de los sinfines transportadores.

---




34.
    H63543-UN-12APR00

    A - Tornillos

    B - Desviador

    Instale el desviador (B) a su posición original y ajuste los tornillos (A).

---




35.
    H70754-UN-08JAN02

    A - Cubierta del separador

    Instale las cubiertas (A) de inspección del separador.

---




36.
    H63545-UN-12APR00


    H63546-UN-12APR00

    A - Protección

    B - Protección

    C - Protección

    Instale las protecciones (B y C).

---




37. Cierre la protección lateral (A).

38. Coloque la caja de cambios de la transmisión del rotor en el rango de velocidad deseada.
