Intervalo de la polea de mando del separador - Ajuste

IMPORTANTE:

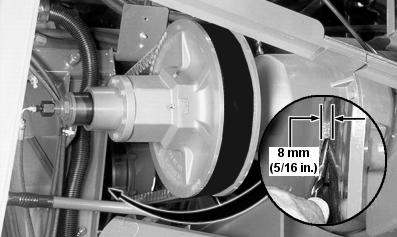

H75081-UN-07FEB03

• Alargamiento o rotura de la correa
• Avería del rodamiento o del eje

Una holgura inferior a 6 mm (1/4 in.) limita la detección del par motor. Al hacer funcionar el mando al límite superior de la gama del mando variable se puede producir cualquiera de las fallas siguientes:

• Avería de la correa
• Resbalamiento de la correa

Si no es posible obtener una velocidad elevada mientras se opera en el límite superior del rango de mando variable u ocurre el resbalamiento de la correa mientras se opera en el límite inferior del rango del mando variable, verifique que la holgura sea la correcta. Para un mejor funcionamiento, ajuste la holgura según la especificación.

Elemento	Medición	Especificación
Poleas	Separación	8 mm ± 2 mm (5/16 in. ± 1/16 in.)

Con el separador acoplado y funcionando, ajuste la transmisión del separador a la velocidad más baja, permitiendo que se cierren las poleas conducidas.

ATENCIÓN:

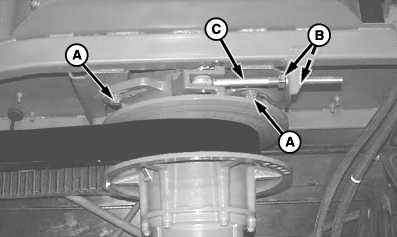

H77291-UN-21MAY03

A - Tornillos (se usan 4)

B - Tuercas de tracción

C - Tornillo de tracción

Afloje los cuatro tornillos (A) que fijan la caja de cambios y las tuercas de tracción (B).

NOTA: cambie la caja de cambios a la posición neutral para asentar la correa correctamente entre las poleas. Gire las poleas con la mano mientras se ajusta el tornillo de tracción.

Ajuste el tornillo de tracción (C) para obtener la holgura especificada entre las poleas de mando.

Elemento	Medición	Especificación
Poleas	Separación	8 mm (5/16 in.)

Apriete de nuevo los tornillos (A) y las tuercas de tracción (B).

Cambie la caja de cambios de dos velocidades al rango de velocidad deseado.
