Correa de transmisión variable del separador

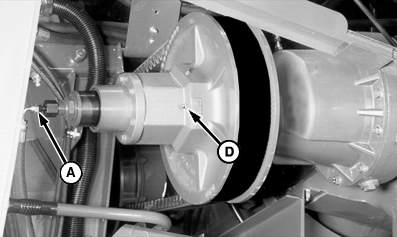

H75082-UN-06FEB03

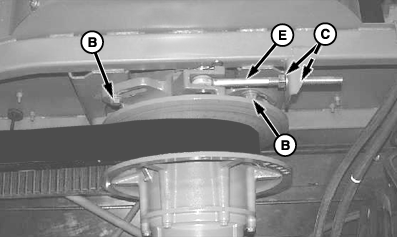

H77295-UN-21MAY03

A - Manguera

B - Tornillos (4)

C - Tuercas de ajuste

D - Tapón

E - Tornillo de ajuste

ATENCIÓN: APAGAR el motor, accionar el freno de estacionamiento y sacar la llave de contacto.

Cambie la caja de engranajes de dos gamas al punto muerto.

Desconecte el manguito (A) del acoplamiento hidráulico giratorio usando dos llaves de tuercas y haga palanca sobre las poleas de transmisión hasta abrirlas completamente.

Suelte los cuatro tornillos (B) que sujetan la caja de engranajes de la transmisión del separador de dedo sencillo y las tuercas (C) del tornillo de ajuste (E).

NOTA: Limpie y retire el tapón (D) para aliviar el vacío en la cavidad de grasa y facilite la apertura de las poleas de transmisión.

Usar el tornillo de ajuste (E) para mover el conjunto de caja de engranajes y polea hacia la izquierda.

Separe y sustituya la correa. Gire las poleas a mano para asentar la correa.

Vuelva a instalar y apriete el tapón (D) en la polea de transmisión.

Ajuste la separación de la polea conducida al valor especificado. Use el tornillo de ajuste (E) para desplazar el conjunto de caja de engranajes y polea hacia la derecha mientras se giran las poleas.

Elemento	Medición	Especificación
Poleas	Distancia	8 mm (5/16 in)

Apriete los tornillos (B) y la tuerca de ajuste interior (C) en el tornillo de ajuste (E). Instale y ajuste la manguito hidráulico.

Cambie la caja de engranajes de dos velocidades al rango de velocidad deseado.

Arranque el motor y engrane el separador. Cambie varias veces la transmisión variable a través del rango de velocidad. Desconecte el separador.

NOTA: Revise la separación de las poleas, repita la revisión después de algunas horas y ajuste según se requiera.
