Correa de caja de cribas, ventilador y sinfín transportador—Ajuste

ATENCIÓN: APAGAR el motor, accionar el freno de estacionamiento y sacar la llave de contacto.

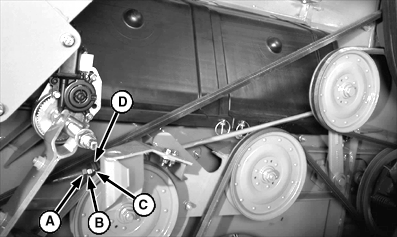

H54521-UN-23MAR99

Se ha retirado la protección para obtener mayor claridad

A - Contratuerca

B - Tuerca

C - Arandela

D - Indicador

Ajustar la tuerca (B) hasta que la arandela (C) se ubique entre extremo del calibrador (D) y la parte inferior del peldaño. Ajustar la contratuerca.
