Correa de caja de cribas, ventilador y sinfín transportador—Sustitución

ATENCIÓN: APAGAR el motor, accionar el freno de estacionamiento y sacar la llave de contacto.

H54682-UN-13MAY99

H54683-UN-17MAY99

Trayectoria de la correa

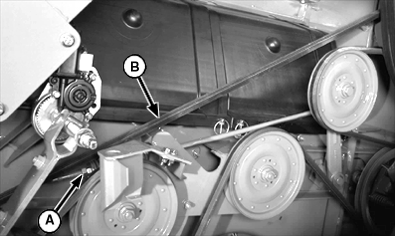

A - Tuerca

B - Correa

Afloje la tensión de la tuerca (A) del tensor y quite la correa de transmisión (B) de la caja de cribas, el ventilador y el sinfín transportador.

Instale la correa de sustitución y ajuste el tensor de modo que la arandela se ubique entre el extremo del calibrador y la parte inferior del peldaño.

Vuelva a instalar las correas del eje intermedio delantero y de la transmisión variable del ventilador y ajuste los tensores.
