Correa del ventilador de limpieza—Sustitución

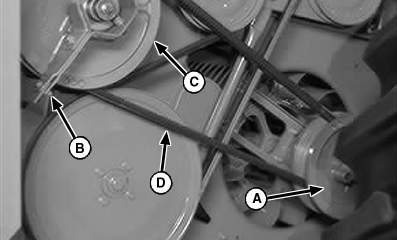

H62321-UN-24JAN00
A - Polea inferior
B - Brazos de soporte
C - Polea superior
D - Correa
Arrancar el motor, engranar el separador y hacer funcionar el ventilador a la velocidad máxima.Desconectar el separador, detener el motor y quitar la llave de contacto.
ATENCIÓN: APAGAR el motor, accionar el freno de estacionamiento
y sacar la llave de contacto.
Bloquear en la posición de abertura la polea inferior (A).
Desconectar los brazos de soporte (B) y girar los brazos para apartarlos del paso.
Quitar la polea superior (C) y tirar la correa (D) por encima de la polea inferior.
Instalar una correa nueva, sacar la cuña y conectar los brazos de soporte.
Revisar el ajuste de la velocidad del ventilador de limpieza.
|
