Indicador de criba de granzas ó de grano—Calibración

H69292-UN-16JUL01

H54525-UN-01APR99

H58411-UN-15JUL99

H69293-UN-16JUL01

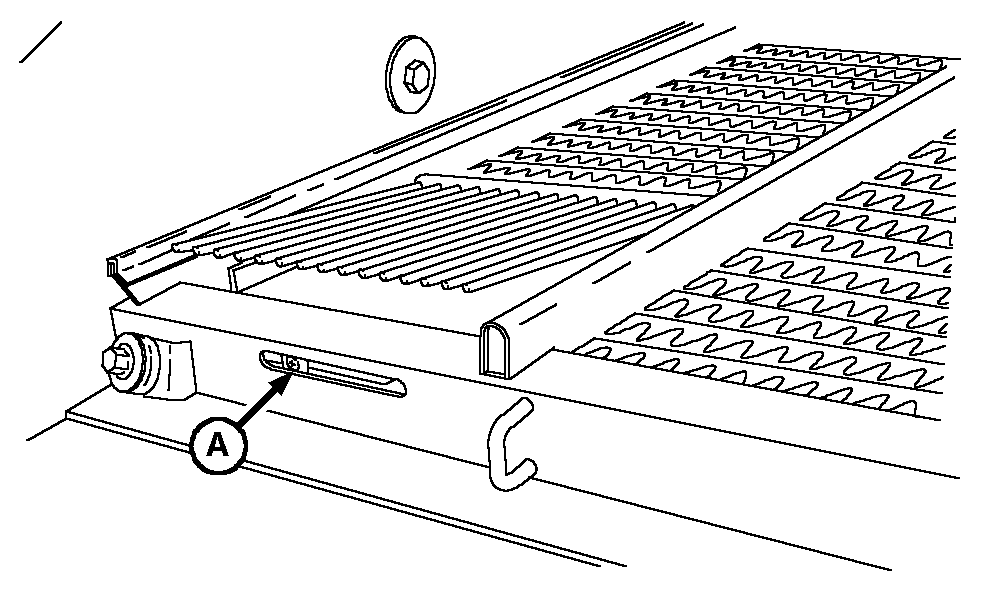

A - Tornillo de ajuste

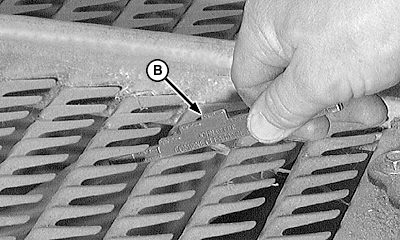

B - Calibrador de separación

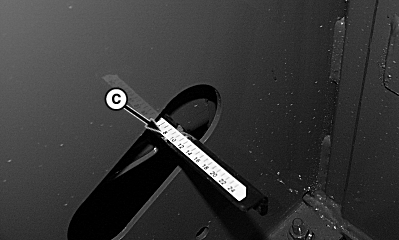

C - Calibrador 8 mm (5/16 in.)

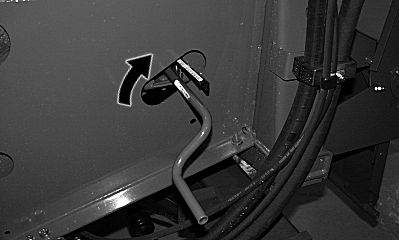

Soltar el tornillo de fijación (A) de la esquina trasera izquierda de la criba de granzas (abertura del bastidor de la criba de granzas). Abrir la criba de granzas lentamente hasta que la abertura mida aproximadamente 8 mm con el calibrador (B) de separación de la cosechadora.

Deslizar el calibrador de separación hacia adentro o hacia afuera hasta que indique 8 mm (C) de la hoja lateral. Apretar el tornillo de fijación de la parte trasera de la criba de granzas.

Este procedimiento se utiliza además para calibrar la criba de grano.
