Cadena de paletas del elevador de retrilla—Ajuste

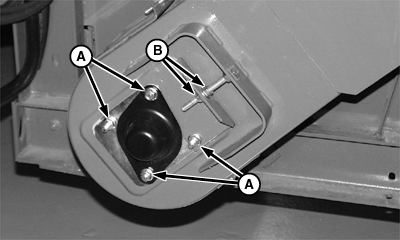

H62185-UN-13JAN00
A - Tuercas (4)
B - Tuercas
Soltar el pestillo y abrir el registro inferior.Sacar las tuercas que aseguran la tapa del rodamiento.
Aflojar las tuercas (A) y usarlas (B) para ajustar la cadena. Mover el portacojinetes hacia abajo para ajustar la cadena.
La cadena del elevador está correctamente ajustada cuando su extremo inferior puede deslizarse lateralmente en la rueda dentada pero no puede quitarse de ella. Cuando se pueda separar la cadena 6 mm (1/4 in.) de la rueda dentada, volver a ajustarla. Después de cierto tiempo de uso puede ser necesario retirar medio eslabón para ajustar la cadena del elevador correctamente.
|
