Dedos y elementos de trilla—Remoción e instalación

1. IMPORTANTE: El rotor es un conjunto equilibrado. Los elementos y dedos deben sustituirse en grupos de tres para guardar el equilibrio. Se ofrecen juegos de repuesto a través del departamento de repuestos que incluyen tornillos nuevos con pasta selladora aplicada previamente y juntas. Los dedos o elementos que se suelten pueden causar daños a la máquina.

   Si es necesario retirar los dedos o elementos por cualquier motivo que no sea para sustituirlos, marque la posición de los dedos/elementos y del rotor antes de retirarlos. Instálelos siempre en su posición original para mantener el equilibrio del conjunto. Utilice siempre tornillos nuevos.

   Asegúrese de limpiar el sistema de retrilla y el sinfín transversal delantero si la sustitución se debe a la rotura de los dedos. Si no se hace esto antes del arranque, los dedos rotos podrían circular por el sistema y volver a originar daños.

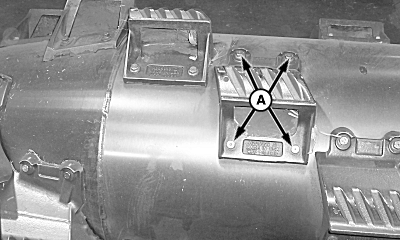

   H82539-UN-07MAR05

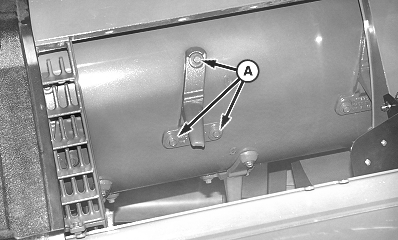

   H73898-UN-30OCT02

   A - Tornillo

   Retire las rejillas del separador o las secciones del cóncavo según se requiera para tener acceso al rotor. (Consulte Secciones del Cóncavo—Remoción e instalación.)

---




2. Inspeccione el desgaste de los elementos de trilla y dedos del separador usando el calibrador de separaciones AH204933.

3. Quitar los tornillos (A) y el elemento de trilla o el dedo.

4.

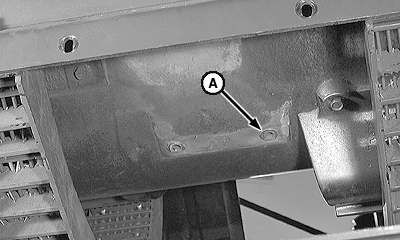

   H54006-UN-18FEB99

   A - Suplemento roscado

   Inspeccione los suplementos roscados RIVNUT® (A). Si tiene daños, sustituir.

---




5. Si es necesario sustituir un elemento o dedo, sustituya todo el grupo. Ejemplo: Si es necesario sustituir el elemento número 2, sustituya los elementos 1 y 3 también.

6. Usar el esquema de Ubicación de elementos de trilla y dedos del separador para identificar los elementos y dedos.

   NOTA: Opción de configuración del rotor para arroz a configuración estándar del rotor: Retire los elementos 7, 9 y 11; 13, 15 y 17; 20, 22 y 24 (los elementos especificados que se retiren deberán tener una "O" estampada en el rotor) y vuelva a instalar la tornillería para impedir que el material de cosecha se acumule en los orificios (consulte Configuración Estándar del Rotor, posteriormente en esta sección).

   Grupos de elementos de trilla (configuración estándar del rotor)	Grupos de dedos del separador (configuración estándar del rotor)
   Elementos del grupo 1 = 1, 2, 3	Dedos del grupo 1 = 1, 4, 5
   Elementos del grupo 2 = 4, 5, 6	Dedos del grupo 2 = 2, 3, 6
   Elementos del grupo 3 = 7, 8, 9	Dedos del grupo 3 = 8, 9, 11
   Elementos del grupo 4 = 10, 11, 12	Dedos del grupo 4 = 7, 10, 12
   Elementos del grupo 5 = 13, 14, 15	Dedos del grupo 5 = 13, 16, 18
   	Dedos del grupo 6 = 14, 15, 17
   	Dedos del grupo 7 = 19, 22, 23
   	Dedos del grupo 8 = 20, 21, 24
   Grupos de elementos de trilla (configuración para arroz del rotor)	Grupos de dedos del separador (configuración para arroz del rotor)
   Elementos del grupo 1 = 1, 2, 3	Dedos del grupo 1 = 1, 4, 5
   Elementos del grupo 2 = 4, 5, 6	Dedos del grupo 2 = 2, 3, 6
   Elementos del grupo 3 = 7, 9, 11	Dedos del grupo 3 = 8, 9, 11
   Elementos del grupo 4 = 8, 10, 12	Dedos del grupo 4 = 7, 10, 12
   Elementos del grupo 5 = 13, 15, 17	Dedos del grupo 5 = 13, 16, 18
   Elementos del grupo 6 = 14, 16, 18	Dedos del grupo 6 = 14, 15, 17
   Elementos del grupo 7 = 19, 21, 23	Dedos del grupo 7 = 19, 22, 23
   Elementos del grupo 8 = 20, 22, 24	Dedos del grupo 8 = 20, 21, 24

7. Apretar los pernos al valor especificado.

   Elemento	Medición	Especificación
   Tornillos del elemento de trilla y dedos del separador	Par de apriete	90 N˙m (66 lb-ft)
