Deflectores del picador—ajuste

ATENCIÓN: APAGAR el motor, accionar el freno de estacionamiento y sacar la llave de contacto.

NOTA: Puede ajustarse la configuración de fábrica de los deflectores si no produce una distribución adecuada o uniforme.

Los deflectores se ajustan en fábrica para plataformas de 9,2 m (30 ft.).

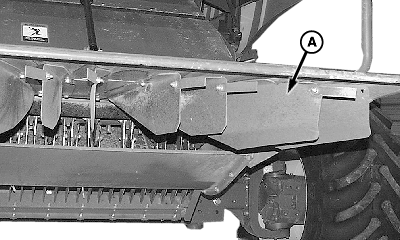

H80240
H80240-UN-09FEB04

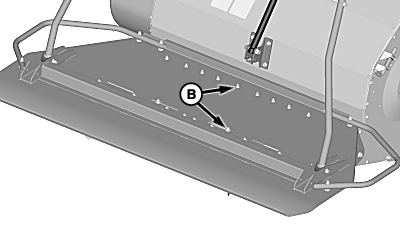

H87235
H87235-UN-19JAN07

A - Deflectores

B - Tuercas

Ajustar los deflectores (A) para controlar la distribución de la paja sobre el rastrojo.

Aflojar las tuercas (B) y ajustar los extremos exteriores de los defelctores en las ranuras. Apretar las tuercas.

OUO6075,000078B-63-20070423
