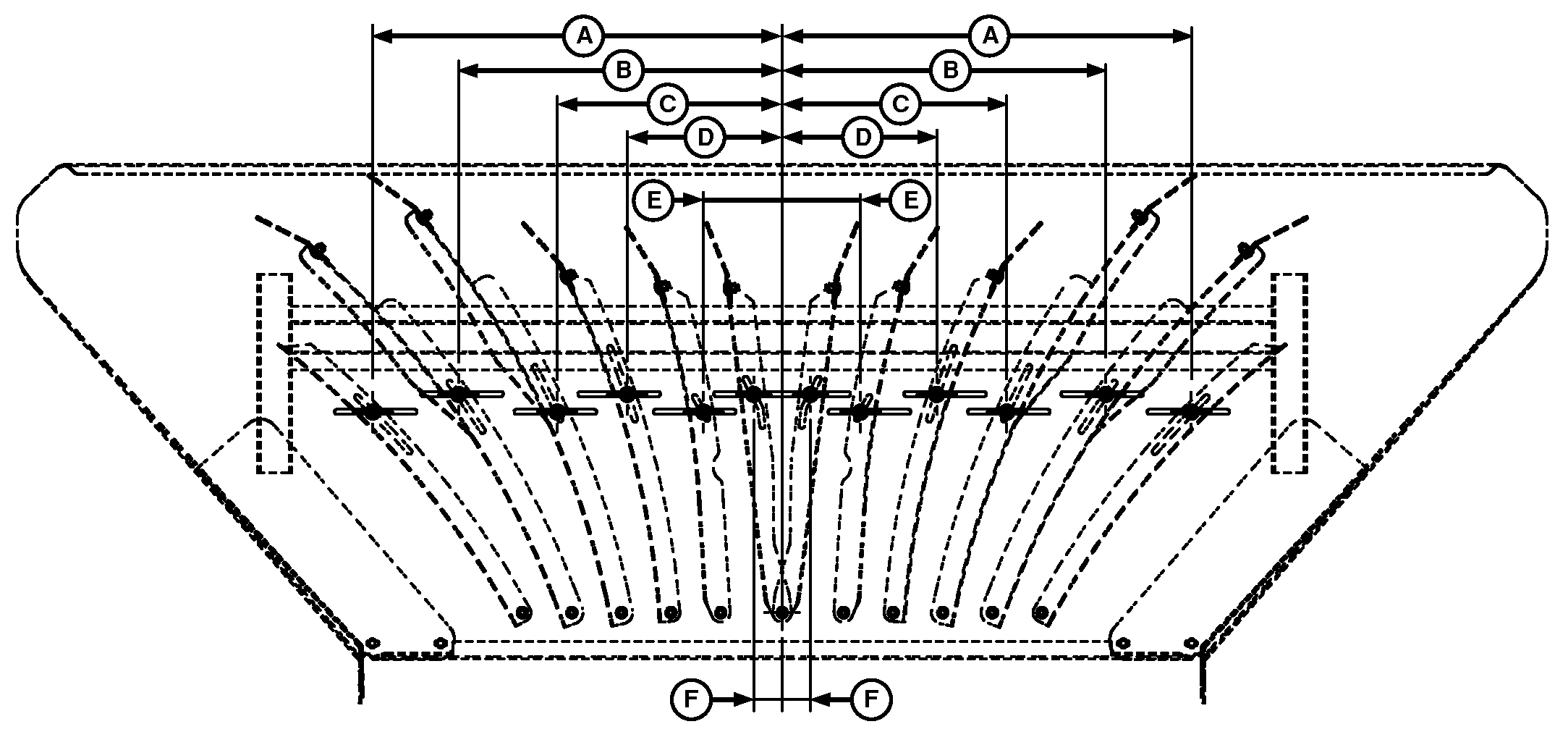

Deflectores del picador—configuración de fábrica

H87746-UN-29MAR07

Ajuste del picador para plataformas de 9,2 m (30 Ft.)

A - 693 mm (27.3 in.)

B - 548 mm (21.6 in.)

C - 382 mm (15 in.)

D - 262 mm (10.3 in.)

E - 133 mm (5.2 in.)

F - 48 mm (1.9 in.)
