Posición de la puerta del picador

ATENCIÓN: Antes de realizar un servicio o mantenimiento en un picador elevado, usar el actuador de elevación para enganchar los pasadores de bloqueo en su lugar. APAGAR el motor, accionar el freno de estacionamiento y sacar la llave de contacto.

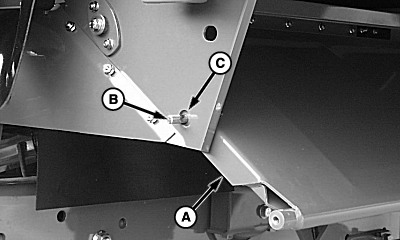

H71687-UN-18APR02

Posición para picar/hilerar

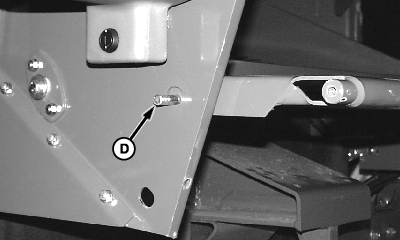

H71795-UN-24APR02

Posición de remolque

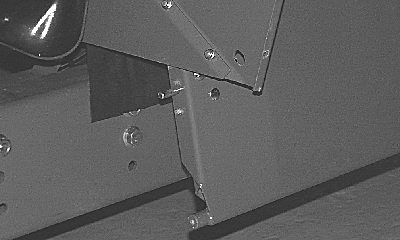

H72010-UN-30APR02

Posición de servicio/hilera de paja tupida

A - Puerta del deflector

B - Pasadores de resorte

C - Agujeros

D - Agujeros

La puerta deflectora puede elevarse para tener acceso al gancho de remolque. Colocar los pasadores de resorte en los agujeros (D) en ambos lados del picador para sujetar la puerta en posición.

IMPORTANTE: No cosechar con la puerta elevada. La puerta impedirá que el material salga de la cosechadora.

La puerta deflectora también puede bajarse más allá de la posición central para tener acceso a la caja de cribas. Si se baja la puerta también se proporciona más espacio para la salida de la paja cuando se hilera en condiciones de paja densa.
