Deflector de cosecha

IMPORTANTE: Para evitar que ocurran lesiones personales o daños a la máquina, no mover la palanca del picador mientras la cosechadora está funcionando.

H80259-UN-09FEB04

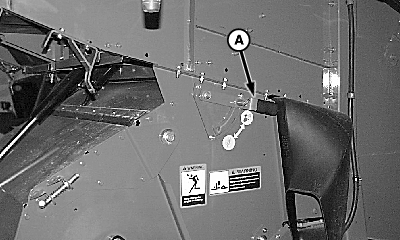

A - Palanca del deflector de cosecha (posición para maíz)

Posición para maíz

Al cosechar maíz o girasol, la palanca (A) del deflector de cosecha debe estar en la posición SUPERIOR. El deflector de cosecha protege a la caja de cribas contra daños al impedir que el material sea lanzado hacia adelante.

H80260-UN-09FEB04

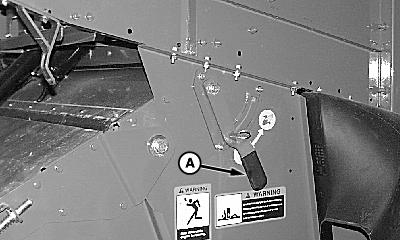

A - Palanca del deflector de cosecha (posición para grano pequeño)

Deflector de cosecha — Posición para grano pequeño

IMPORTANTE: Para evitar que ocurran lesiones personales o daños a la máquina, no mover la palanca del picador mientras la cosechadora está funcionando.

Durante la recolección de grano pequeño, la palanca (A) del deflector de cosecha debe estar en la posición INFERIOR. Durante el mantenimiento de la caja de cribas, la palanca del deflector de cosecha puede ponerse en esta posición para facilitar el acceso.
