Deflector trasero PowerCast—Ajuste (opcional)

ATENCIÓN:

H87331
H87331-UN-01FEB07

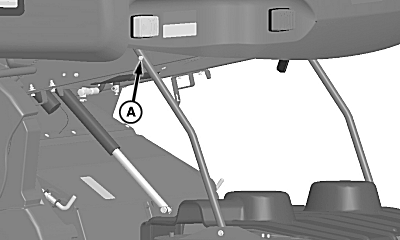

H87332
H87332-UN-01FEB07

A - Tornillos (se usan 2)

no permita la presencia de personas detrás del esparcidor cuando está en marcha. Detenga el motor, aplique el freno de estacionamiento y retire la llave antes del ajuste.

Para lograr un rendimiento óptimo, el deflector trasero debe funcionar siempre nivelado o paralelo con respecto del suelo. Según las combinaciones de neumáticos, puede ser necesario elevar o bajar el deflector trasero.

Para ajustar el deflector trasero, estacione la máquina sobre suelo nivelado. Retire el tornillo (A) de ambos lados del brazo del deflector trasero y eleve o baje el deflector trasero a una posición nivelada.

IMPORTANTE:

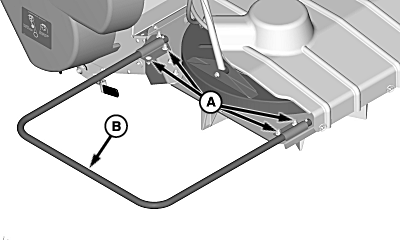

H87328
H87328-UN-31JAN07

A - Tornillos (se usan 4)

B - Aros

el deflector trasero motorizado está equipado con aros de protección. Estos aros se pueden ajustar para embarque o almacenamiento aflojando los tornillos a ambos lados y empujando los aros hacia el centro de la máquina. Cuando el separador esté enganchado, los aros deben estar SIEMPRE en la posición extendida como muestra la figura.

Para el envío o almacenamiento, afloje los tornillos (A) de ambos lados y presione los aros (B) hacia el centro de la máquina.

OUO6075,0000792-63-20080625
