Banco de cuchillas fijas del picador-Ajuste

ATENCIÓN: APAGAR el motor, accionar el freno de estacionamiento y sacar la llave de contacto. Antes de realizar un servicio o mantenimiento en un picador elevado, usar el actuador de elevación para enganchar los pasadores de bloqueo en su lugar.

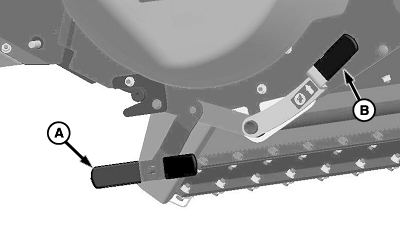

H86569-UN-12SEP06

Posición del banco de cuchillas desconectado

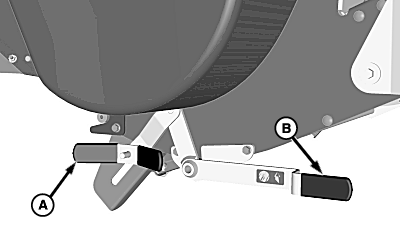

H82429-UN-10FEB05

Posición del banco de cuchillas conectado

A - Tuerca Mariposa

B - Palanca

IMPORTANTE: El banco de cuchillas debe estar en la posición de desconexión total para maíz.

Para desconectar el banco de cuchillas por completo, afloje la tuerca mariposa (A) girándola en sentido antihorario y mueva la palanca de ajuste (B) hacia arriba hasta que el banco de cuchillas quede en la parte inferior de la ranura de ajuste. Ajuste la tuerca mariposa girándola en sentido horario.

Para conectar el banco de cuchillas por completo, afloje la tuerca mariposa (A) girándola en sentido antihorario y mueva la palanca de ajuste (B) hacia abajo hasta que el banco de cuchillas quede en la parte superior de la ranura de ajuste. Ajuste la tuerca mariposa girándola en sentido horario.

NOTA: Se puede hacer funcionar el picador con las cuchillas desconectadas. Sin embargo, disminuirá la calidad de corte.

Utilice la posición intermedia para optimizar el consumo de energía y lograr una longitud del corte satisfactoria.
