Hojas de las cuchillas fijas del picador—Sustitución

1. ATENCIÓN:


   H86570-UN-12SEP06

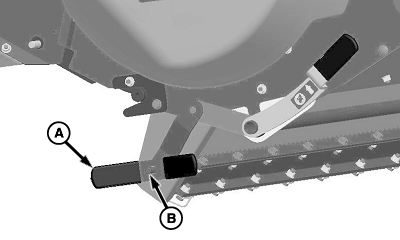

   A - Tuerca de palomilla

   B - Varilla tensora

   APAGAR el motor, accionar el freno de estacionamiento y sacar la llave de contacto. Antes de intervenir en un picador elevado, use el accionador de elevación para enganchar los pasadores de bloqueo en su lugar.

   Las hojas de las cuchillas son afiladas.

   Afloje la tuerca de palomilla (A) y coloque el banco de cuchillas en la posición de desconexión total.

---




2. Mientras sujeta el banco de cuchillas, retire la varilla tensora (B) empujando hacia afuera el lado derecho de la máquina. Coloque el casquillo en los extremos exteriores del banco de cuchillas para el armado posterior.

3.
   H82430-UN-14FEB05

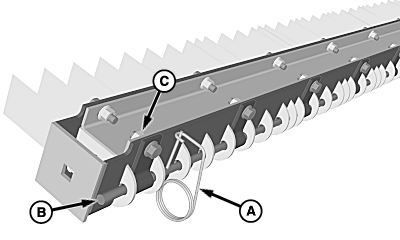

   A - Pasador

   B - Vástago retenedor

   C - Contratuercas

   Quite el pasador (A) del vástago retenedor (B).

---




4. Afloje las contratuercas (C) de las pinzas que sujetan el vástago retenedor.

5. Deslizar el vástago de retención hasta que despeje las cuchillas que se deben sustituir.

6. Invierta las cuchillas para usarlas por más tiempo, o sustitúyalas si están desgastadas por ambos lados.

7. Vuelva a colocar el vástago retenedor, instale el pasador y ajuste las contratuercas.

8.
   H86570-UN-12SEP06

   A - Tuerca de palomilla

   B - Varilla tensora

   Coloque el banco de cuchillas en el picador e instale la varilla tensora (B) del lado derecho de la máquina, asegurándose de volver a colocar el casquillo que se había retirado.

---




9. Instale la tuerca de palomilla (A) en la varilla tensora. Ajuste el banco de cuchillas a la posición deseada y apriete la tuerca de palomilla.

   IMPORTANTE: El banco de cuchillas debe estar en la posición de desconexión total para maíz.
