Cuchillas del picador—Centrado
ATENCIÓN:

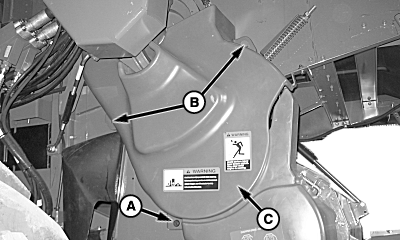

H86549-UN-08SEP06

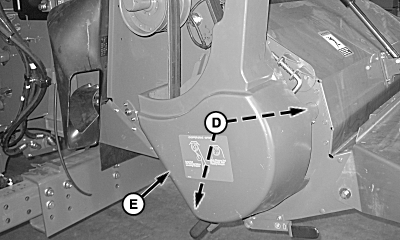

H86550-UN-08SEP06
A - Retención
B - Protección
C - Chavetas
D - Chavetas de bloqueo rápido
E - Protección
apague el motor, accione el freno de estacionamiento y retire la llave de contacto. Antes de realizar un servicio o mantenimiento en un picador elevado, usar el actuador de elevación para enganchar los pasadores de bloqueo en su lugar.Suelte la traba (A) y levante la protección (B) por encima de los pasadores (C).
Retire las chavetas de bloqueo rápido (D) de la protección (E) y retire.

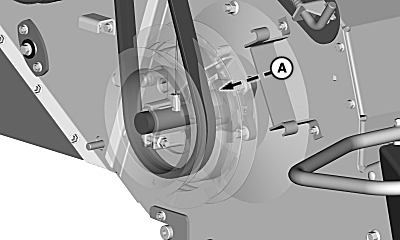

H87248-UN-22JAN07

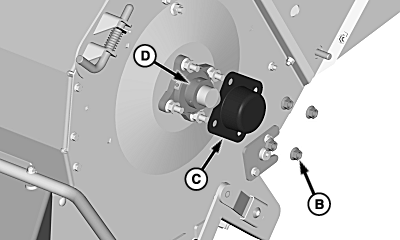

H87249-UN-22JAN07
A - Collar de bloqueo (lado izquierdo)
B - Tuercas
C - Protección de rodamiento
D - Collar de bloqueo (lado derecho)
Aflojar el tornillo de fijación izquierdo del collar de cierre (A) y soltar el collar de cierre.Retire y conserve tuercas (B) y la protección del rodamiento (C).
Afloje el tornillo de fijación derecho del collar de bloqueo (D) y suéltelo.

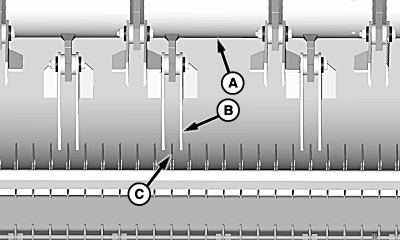

H87317-UN-30JAN07
A - Rotor del picador
B - Cuchillas del rotor
C - Cuchillas fijas
Desplace el rotor del picador (A) a la derecha o izquierda para asegurarse que ninguna de las cuchillas del rotor (B) toque las cuchillas fijas (C).
H87248-UN-22JAN07
H87249-UN-22JAN07
A - Collar de bloqueo (lado izquierdo)
B - Tuercas
C - Protección de rodamiento
D - Collar de bloqueo (lado derecho)
Ajuste los collares de bloqueo (A) y (D) en ambos lados en la dirección de rotación.Ajustar los tornillos de los collares de cierre.
Instale la protección de rodamiento (C) en el lado derecho y sostenga con las tuercas (B).
Instale las protecciones del picador en el lado izquierdo.
|
OUO6075,000079D-63-20080625 |
