Esparcidor en posición de hilerado
ATENCIÓN: APAGAR el motor, accionar el freno de estacionamiento
y sacar la llave de contacto. Antes de intervenir en un esparcidor
elevado, insertar completamente el pasador de bloqueo en su alojamiento.
IMPORTANTE: Loa anillos del esparcidor (A) deberían siempre estar en la posición "inferior" como se muestra, mientras está en funcionamiento.
H82434-UN-10FEB05
Posición inferior del anillo del esparcidor

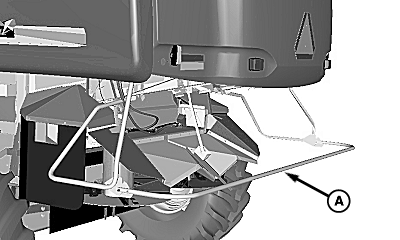

A - Aro del esparcidor
El esparcidor puede girarse hacia arriba a la posición de hilerado para permitir la descarga del material formando un cordón.
H82435-UN-10FEB05

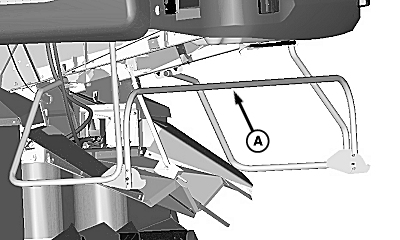

A - Aro del esparcidor
Eleve el anillo del esparcidor (A) a la posición bloqueada como se muestra para acceder al esparcidor o cuando se eleve el esparcidor a la posición de hilerado.
H82437-UN-10FEB05

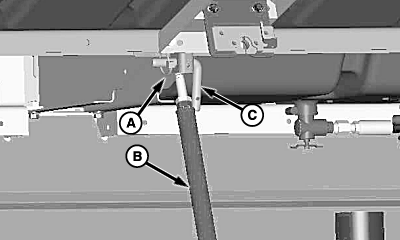

A - Pasador de bloqueo rápido
B - Tubo
C - Bulón
Quitar el pasador de cierre rápido (A).Sujetar el tubo (B) y retirar el pasador (C). Bajar el tubo hacia adelante.
H62204-UN-18JAN00
H80245-UN-09FEB04
H80246-UN-09FEB04

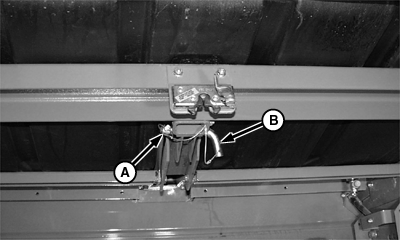

A - Cierre rápido
B - Bulón

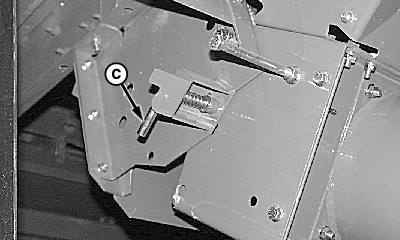

C - Bulón

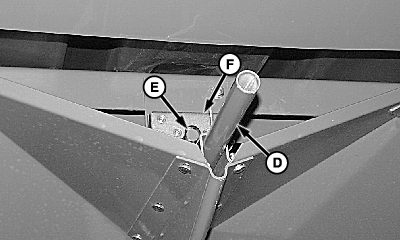

D - Bulón
E - Conjunto del pestillo
Colocar el pasador (B) nuevamente en su posición de transporte y sujetarlo con el pasador de seguridad (A).
ATENCIÓN: Antes de intervenir en un esparcidor elevado, insertar
el pasador de bloqueo (C) completamente en su lugar.
Elevar el esparcidor hasta que el pasador (D) quede correctamente enganchado al conjunto del pestillo (E).
NOTA: Ajustar la velocidad del disco del esparcidor en cero. Consultar la sección Interruptor de ajuste de la velocidad del esparcidor en la consola del apoyabrazos CommandTouch para obtener más información.
|
