Esparcidor—Bajada

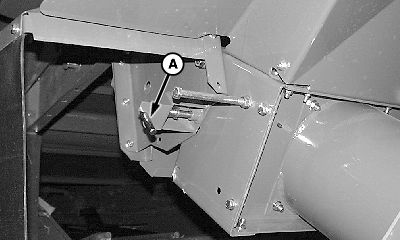

H80247
H80247-UN-09FEB04

A - Bulón

Tirar del pasador (A) hacia afuera, girarlo y colocarlo en el soporte para soltar el esparcidor de su posición elevada.

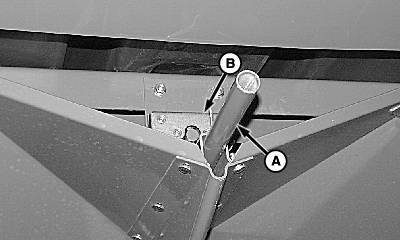

H80248
H80248-UN-09FEB04

A - Empuñadura del esparcidor

B - Traba

Sujetar la empuñadura (A) del esparcidor, soltar el pestillo (B) y bajar el esparcidor.

H82437
H82437-UN-10FEB05

A - Pasador de bloqueo rápido

B - Tubo

C - Bulón

Sacar el pasador de seguridad (A) y el pasador (C).

Tirar del tubo (B) hacia arriba a su guía y sujetarlo con el pasador y el pasador de seguridad.

NOTA: Ajustar la velocidad del disco del esparcidor en cero. Consultar la sección Interruptor de ajuste de la velocidad del esparcidor en la consola del apoyabrazos CommandTouch para obtener más información.

OUO6075,00007AE-63-20070423
