Cubiertas del sinfín transversal del depósito de grano

Depósito de grano estándar

ATENCIÓN: APAGAR el motor, accionar el freno de estacionamiento y sacar la llave de contacto.

IMPORTANTE: Si estas tapas están demasiado elevadas cuando se cosechan alubias, el tornillo fusible de la transmisión del sinfín puede segarse repetidamente, o se podría dañar los sinfines o el depósito de grano.

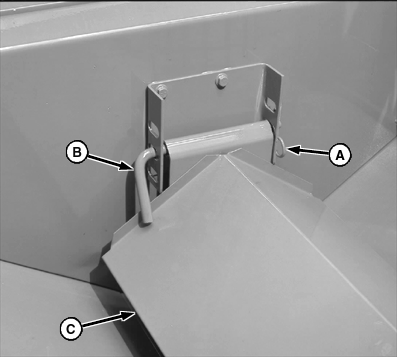

H54573-UN-08APR99

A - Pasadores de traba

B - Pasadores

C - Tapa de sinfín

Bajar las tapas del sinfín para reducir la velocidad de descarga.

Sacar los pasadores de traba (A) y los pasadores (B) que sujetan los extremos de la tapa (C) del sinfín al depósito de grano. Sujetar la cubierta en la posición deseada y volver a instalar los pasadores y pasadores de bloqueo.

Las tapas deben estar niveladas y montarse de modo que cada tapa se encuentre a la misma distancia del sinfín a lo largo de toda su extensión.

NOTA: Ajustar las cubiertas del sinfín hacia abajo para las alubias.

Posición para arroz:

NOTA: Las cubiertas del sinfín vienen ajustadas de fábrica en la posición para alubias y arroz.

El lado izquierdo de las tapas del sinfín debe ajustarse en la posición central.

El lado derecho de las tapas del sinfín debe ajustarse a la posición más baja.

NOTA: Ajustar las cubiertas del sinfín en la posición superior para todos los demás cultivos.

Depósito con alta capacidad de descarga

ATENCIÓN: APAGAR el motor, accionar el freno de estacionamiento y sacar la llave de contacto.

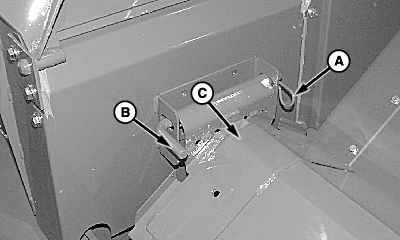

H80947-UN-27MAY04

A - Pasadores de traba

B - Pasadores

C - Tapas de sinfín

Posición normal:

Sacar los pasadores de retención (A) y los pasadores (B) que sujetan los extremos de la tapa (C) del sinfín al depósito de grano. Sujetar la cubierta en la posición deseada y volver a instalar los pasadores y pasadores de bloqueo.

Las tapas deben estar niveladas y montarse de modo que cada tapa se encuentre a la misma distancia del sinfín a lo largo de toda su extensión.

NOTA: Ajustar las cubiertas del sinfín en la posición superior para todos los cultivos.
