Sinfín de descarga del depósito de grano — Plegado

ATENCIÓN: El peso aproximado del sinfín de descarga del tanque de grano es de 23 kg (51 lb).

H87850
H87850-UN-10APR07

H51797
H51797-UN-15JAN99

A - Canaleta de muestreo

B - Patillas

Permite al operador reducir la altura de la cosechadora en 0,5 m (1-1/2 ft) si además se bajan las extensiones del depósito de grano.

Quitar la canaleta de muestreo de grano (A) y colocarla en la posición de almacenamiento dentro del depósito de grano.

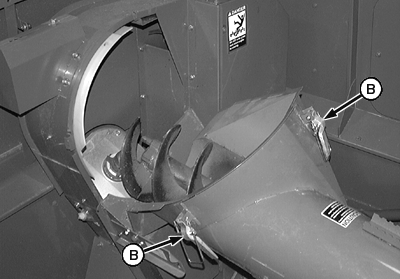

Sujetar la parte superior del sinfín y soltar las pinzas (B) que lo sujetan. Bajar el sinfín sobre la cubierta del sinfín transversal.

OUO6075,00007C3-63-20070410
